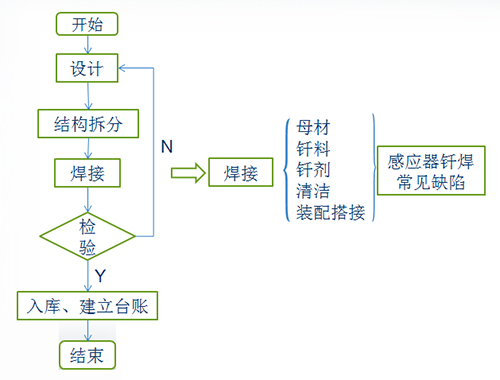

母材：感應(yīng)器有效圈及基體結(jié)構(gòu)使用材料為紫銅《GB/T5231-2012加工銅及銅合*號和化學(xué)成分》可分為：普通紫銅（T1、T2、T3）、無氧銅（TU1、TU2和高純、真空無氧銅）

純銅熔點(diǎn)：1083.4±0.2℃ 水嘴等附件使用黃銅H62、H68熔點(diǎn)約934℃

釬料： ①合適熔點(diǎn)

           ②良好潤濕性，與母材發(fā)生溶解、擴(kuò)散

           ③成分穩(wěn)定，強(qiáng)度、導(dǎo)電性、導(dǎo)熱性、抗腐蝕等滿足要求

           ④經(jīng)濟(jì)性

感應(yīng)加熱器常用釬料

紫銅   1自體切條  2 電纜線

黃銅   1、S201紫銅焊絲（1020-1050℃） 2、 S221（890-905℃  3、S213（875-1025℃）

銀銅  1、HL204（Ag15%630-780℃）2、HL209、205、301、302、310...

磷銅  HL201（710-793℃）

釬劑：

釬劑的主要用途：去除母材和液態(tài)釬料表而上的氧化物，保護(hù)母材和釬料在加熱過程中不致進(jìn)一步氧化以及改善釬料對母材表面的潤濕能力。

釬劑應(yīng)具備以下條件：

①具有足夠的去除母材及釬料表面氧化物的能力；

②熔化溫度及低活性溫度略低于釬料的熔化溫度；

③在釬焊溫度下具備足夠的潤濕能力。

④殘?jiān)菀壮?/span>

QJ102適用銀基焊料溫度550-850℃

QJ112適用銀基焊料溫度600-850℃

CJ301適用紫銅及黃銅合金釬焊溫度約650℃、

磷銅可不用釬劑

清潔：母材表面存在氧化物或油污等，往會使液態(tài)釬料聚集成球形。不與母材發(fā)生潤濕。多數(shù)金屬氧化物在空氣中完全分解的溫度高于其熔點(diǎn)甚*沸點(diǎn)，因此在釬焊過程中不能單純依靠加熱來求得氧化物的分解

搭接裝配：裝配的方法與間隙值是影響感應(yīng)器焊接質(zhì)量的主要原因之一。使用不同的釬料時，其適宜的間隙量也不相同，搭接方式及裝配間隙在制作流程的設(shè)計(jì)、拆分環(huán)節(jié)*需要設(shè)計(jì)好
