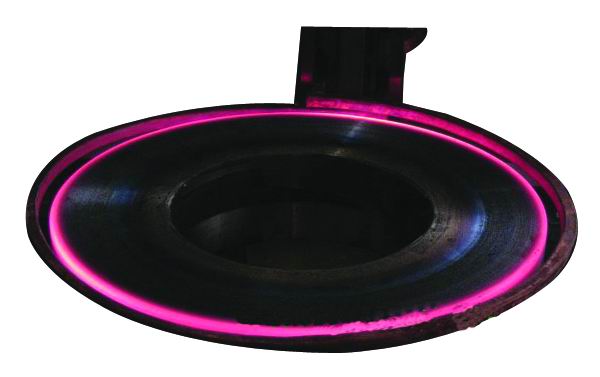

奧氏體形成后的起始晶粒一般都比較細(xì)小，快速感應(yīng)淬火設(shè)備加熱條件下形成的起始晶粒*更加細(xì)小。這種細(xì)小晶粒具有晶界多、晶界面積大、晶界能量高的特征，這些特征使晶界處于不穩(wěn)定的狀態(tài)。一旦外界條件發(fā)生變化，很容易引起晶粒長大。但是．不同的外界條件對奧氏體晶粒長大產(chǎn)生不同的影響，有的能促進(jìn)其長大，有的能阻止其長大。在快速加熱條件下，對奧氏體晶粒長大能起到的影響，主要表現(xiàn)在以下幾個方面。

        感應(yīng)淬火設(shè)備加熱溫度對奧氏體晶粒長大的影響  隨加熱溫度的升高，奧氏體晶粒長大的速度加快。溫度是促進(jìn)晶粒長大*積極的因素。加熱溫度與奧氏體本質(zhì)晶粒尺寸的關(guān)系。對本質(zhì)細(xì)晶粒鋼來說，加熱溫度超過950℃時，奧氏體晶粒尺寸迅速長大。這個使奧氏體晶粒迅速長大的溫度，稱為臨界加熱溫度。本質(zhì)粗晶粒鋼不存在臨界加熱溫度，其晶粒尺寸隨加熱溫度的升高而勻速長大。

        快速加熱可以提高奧氏體的形成溫度。隨加熱速度的增大，鋼的臨界點(diǎn)升高，因此，*提高了臨界加熱溫度。在感應(yīng)淬火設(shè)備加熱快速熱 處理常用的加熱速度下，其臨界加熱溫度可以比普通加熱提高50～ 100℃。通常本質(zhì)細(xì)晶粒鋼的臨界加熱溫度在900～950℃，采用快速加熱時可以達(dá)到950～1000℃。這為感應(yīng)加熱提高熱處理溫度提供了依據(jù)。

        總之，為了得到細(xì)小的晶粒度，即使采用快速感應(yīng)淬火設(shè)備加熱也要盡量避免使用過高的奧氏體化溫度。過高的加熱溫度除有產(chǎn)生晶粒粗化的 傾向外，還會帶來鋼材表面的氧化和脫碳等缺陷
