高頻感應(yīng)加熱對奧氏體形成過程的影響

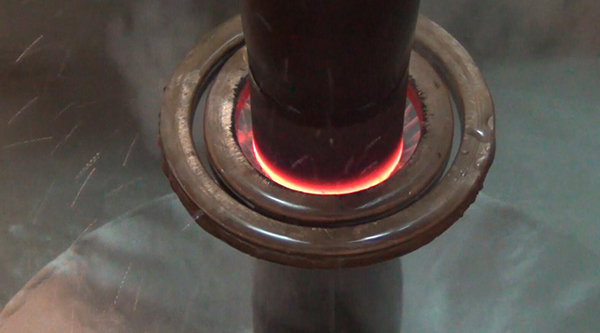

        在連續(xù)快速加熱條件下，奧氏體的形成過程依舊是通過晶核形 成、晶體長大、殘余滲碳體溶解、成分均勻化四個階段。但是，快速加熱在各階段中產(chǎn)生不同的影響和作用?，F(xiàn)將感應(yīng)加熱對奧氏體形成過程影響的主要內(nèi)容做如下介紹。

        高頻感應(yīng)加熱對奧氏體形成溫度和速度的影響

        奧氏體形成溫度即鋼的臨界點Ai、A3和A...它們是選擇熱處理溫度的重要參考依據(jù)。高頻感應(yīng)加熱時，不同加熱速度對奧氏體形成溫度的影響有以下方面。

        隨加熱速度的增大，奧氏體的形成溫度升高。不同加熱速度對含碳量為0. 85%共析碳鋼奧氏體開始形成溫度A.．的影響。加熱藍線中口表示奧氏體開始形成，表示形成結(jié)束。從曲線中可知，當(dāng)加熱速度為10℃．S-l時，A.1 約為770℃；加熱速度增加到160℃．s-1時，A.1升*約800℃； 繼續(xù)增大加熱速度時A.1的增加趨緩。從這種情況可以推論，當(dāng)加熱速度增大時，鋼的臨界點A...A..點也會升高。這對選擇高頻感應(yīng)加熱奧氏體化溫度時尤其重要。
