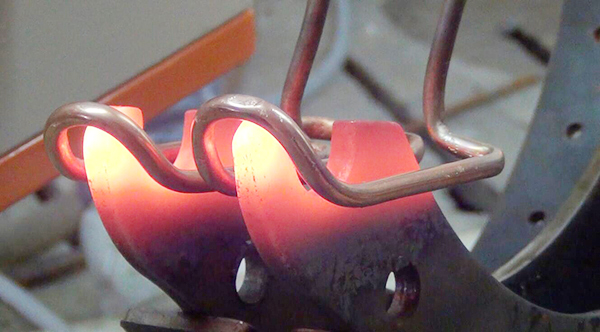

立式高頻淬火機床驅動電路的電源采用獨立的電源供電，由開關變壓器多路輸出經整流濾波和三端穩壓器得到。為了防止同一橋臂的上、下管同時導通而引起IGBT 直通燒毀，在硬件電路上采用了一端為控制信號另一端接地的方式。

       因此可直接將控制器過來的PWM信號接在驅動芯片上。復位信號可采用局部復位、全局復位和自動復位方式。該電路采用了全局復位方式，四組復位信號以或的方式聯接在一起，然后以一個信號聯接到控制器的復位控制信號上。故障檢測信號與復位信號一樣，以總線方式聯接在一起送進控制器中。

       在接口電路設計中應注意:要求驅動芯片的供電電壓比較穩定，*大值不能超過5.5V，否則會損壞芯片； 該芯片的控制功率電源較多，而且還有部分高壓信號與其相連，因此在布線制板時一定要考慮電源之間的間距和芯片輸出到IGBT之間的距離；為了提高系統的抗共模干擾能力，可以在控制器和驅動電路之間加光耦。
