中頻淬火機(jī)床堅(jiān)固耐用是因?yàn)殇摰牟煌冀M織對(duì)感應(yīng)淬火的影響所造成的！

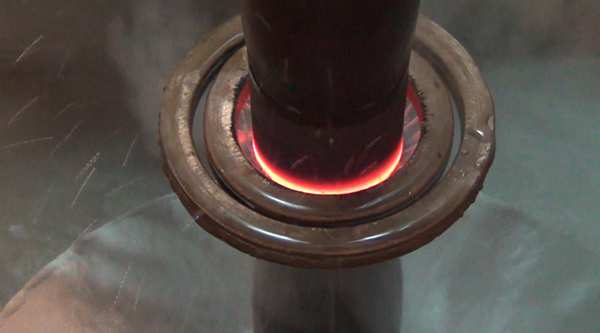

　　鋼的不同原始組織對(duì)感應(yīng)淬火有何影響？

　　鐵素體及滲碳體轉(zhuǎn)變?yōu)閵W氏體的速度取決于溫度、鋼的成分及原始組織。

　　中頻淬火機(jī)床產(chǎn)生奧氏體新相中心的生成速度及這些中心長大的速度是取決于原始組織的，原始組織越彌散，鐵素體及滲碳體質(zhì)點(diǎn)間距離越小，因此加熱時(shí)奧氏體晶核的產(chǎn)生和長大速度也越快。由于鐵素體。滲碳體混合物形成奧氏體是在這些相的分割面邊界上進(jìn)行的，原始組織越細(xì)，則相的分割面（反應(yīng)有效面）也越大。原始組織越彌散，固溶體加熱時(shí)所需成分均勻的時(shí)間也越短。因此，原始組織扶態(tài)對(duì)感應(yīng)淬火是十分重要的。

　　中頻淬火機(jī)床在正火或退火狀態(tài)，其原始組織為珠光體及自由鐵素體，它奧氏體化的速度比調(diào)質(zhì)狀態(tài)索氏體（彌散的鐵索體滲碳體混合物）慢得多，正火或退火鋼要得到完全淬火應(yīng)比調(diào)質(zhì)鋼提高淬火溫度。

　　含碳質(zhì)量分?jǐn)?shù)為0. 5%、不同原始組織的鋼要得到高硬度，所需加熱溫度與加熱持續(xù)時(shí)間是不同的，曲線1為退火狀態(tài)，曲線2為調(diào)質(zhì)狀態(tài)。

　　中頻淬火機(jī)床獲得索氏體組織的另一作用是防止鋼在感應(yīng)淬火時(shí)產(chǎn)生很大的殘留應(yīng)力。如眾所周知，淬火鋼中殘留應(yīng)力的大小，除其他因素外，也取決于淬火溫度。淬火溫度越高，則淬火鋼中的殘留應(yīng)力也越大。調(diào)質(zhì)組織所需的淬火溫度*低，因此，淬火后殘留應(yīng)力也*小，減少了淬裂、剝落的危險(xiǎn)性。調(diào)質(zhì)處理由于能提高心部強(qiáng)度，因此對(duì)重要的、要求較高力學(xué)性能的零件，更是必要的。
