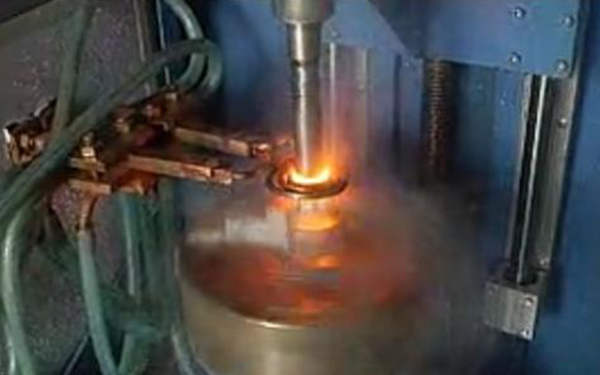

臥式數(shù)控淬火機(jī)床對(duì)高速鋼中各元素的作用

　?、貱的作用：高速鋼的含碳量一般在0.8%左右，主要是保證能形成足夠的合金碳化物。在臥式數(shù)控淬火機(jī)床淬火加熱時(shí)，約有0.5%的碳溶入奧氏體，保證了馬氏體的硬度。

　　鋼中的含碳量與合金元素的含量必須匹配。含碳量過(guò)高，使鋼的熔點(diǎn)下降，臥式數(shù)控淬火機(jī)床淬火容易過(guò)熱，冷、熱加工性能惡化，韌性下降。只有當(dāng)鋼中V含量增加時(shí)，含碳量才可以適當(dāng)提高。

　　②高速鋼中的主要合金元素有W、Mo、Cr、V等，它們各有自己的獨(dú)特作用。

　　a.W和Mo的作用。它們都是較強(qiáng)的碳化物形成元素，作用類似，是利用臥式數(shù)控淬火機(jī)床提高鋼獲得紅硬性的主要元素。Mo能使高速鋼碳化物絀化，并使碳化物分布均勻，提高鋼的韌性和塑性，但增加了鋼的脫碳敏感性和過(guò)熱敏感性。

　　b.Cr的作用。各類高速鋼中均含有約4%的Cr。臥式數(shù)控淬火機(jī)床加熱淬火時(shí)，Cr幾乎全部溶人奧氏體中，增加了鋼的淬透性。

　　c.V的作用。它是強(qiáng)化碳化物形成元素。它與碳形成穩(wěn)定的碳化釩（ VC），VC質(zhì)點(diǎn)的特點(diǎn)是高強(qiáng)度、高耐磨性、不易溶解。因此，V在高速鋼中可進(jìn)一步增強(qiáng)鋼的紅硬性，提高耐磨性，阻止晶粒長(zhǎng)大。V含量超過(guò)2%后，臥式數(shù)控淬火機(jī)床熱處理后對(duì)鋼的可磨削性下降。
