鋼鍬制造采用淬火設(shè)備等溫淬火

　　鋼鍬看起來是一個很簡單的工具，但是在使用方面要求很高，既要有一定的強度、硬度、韌性，又要不軟、不脆。如果達(dá)不到上述要求，在使用時，*會產(chǎn)生*變形或者脆裂，使鋼鍬不能使用，所以對淬火設(shè)備熱處理方面要求很高。

　　制作鋼鍬的原材料。制作鋼鍬的原材料主要有廢舊鋼軌45kg/m、sokg/m、60kg/m幾種，其成分：C O.6426～0.82%，Mn O.60%～1.026,  SiO.13%～0.28%,P O.0426～0.05%,S O.04%～0. 05%。

　　淬火設(shè)備對鋼鍬生產(chǎn)加工工藝

　　a.采用感應(yīng)加熱爐將鋼軌加熱到（1100士10）℃，經(jīng)軋鋼機軋成1.6～1.8mm厚的平板。

　　b.將軋制好的板材進行正火處理。

　　c.按照鋼鍬平面展開圖，利用專用上、下模具在lOOt沖壓機上壓制（冷沖壓）成鋼鍬型料。

　　d.利用專用模具，在80t坤壓機上將鋼鍬庫冷沖壓成孔眼。

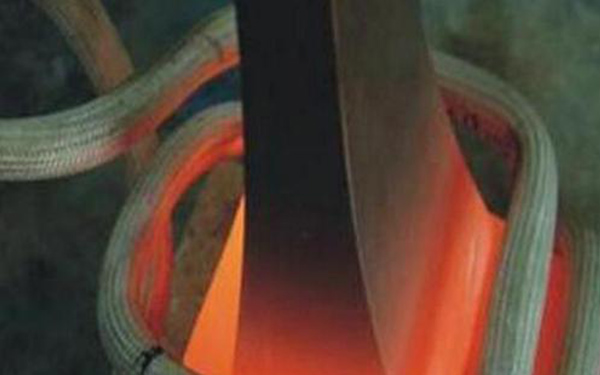

　　e.將經(jīng)上述加工完的鋼鍬型料在感應(yīng)加熱爐中加熱*（ 860±10）℃，此爐是長條形，兩側(cè)面是加熱鋼鍬噴感應(yīng)加熱噴線圈行加熱成高溫。

　　f.采用lOOt沖壓機床沖壓成鋼鍬成品形狀，空冷*室溫。
