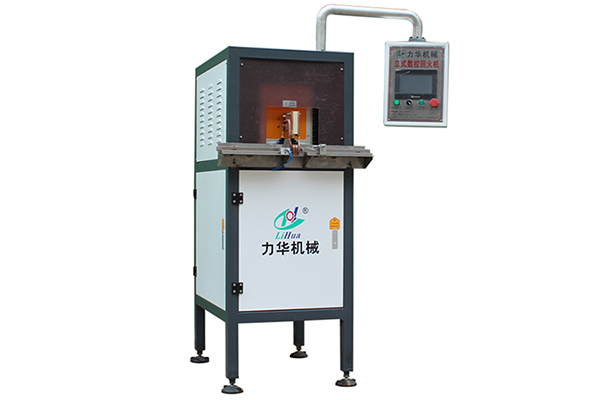

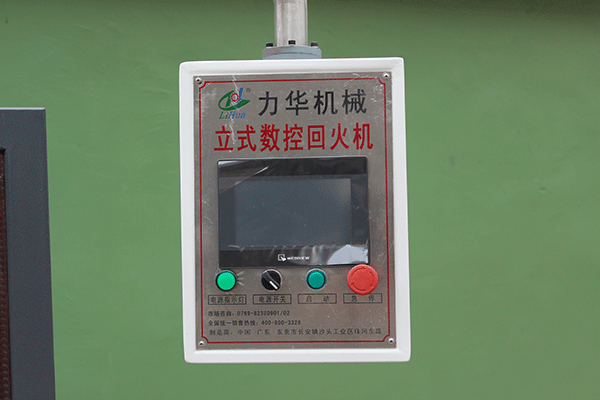

不銹鋼光亮退火設備UC3879是UC3875的改進型產品，除了誤差放大器同相輸入端在內部設置基準及無ADS自適應延遲設置端外，基本功能與UC3895全橋移相控制集成電路相同，可用于電壓控制模式與峰值電流控制模式，電流可逐周限流檢測保護。

    不銹鋼光亮退火設備UC3879也是目前應用比較廣泛的全橋移相控制，它提供了全部必要的控制、解碼、保櫨、驅動功能，可獨立編程設置控制時間延遲，在每個輸出級開關管導通前提供死區時間，為開關器件實現ZVS創造條件，工作頻率可達300kHz，適用于lOOkHz以上的高頻感應加熱電源。

    不銹鋼光亮退火設備UC3879的引腳及內部邏輯功能圖。UC3879*常用的封裝方式是DIP雙列直插20個引腳的形式排列次序?yàn)闃?biāo)準方式。

    不銹鋼光亮退火設備UC3879引腳功能及名稱說明。

1）引腳1：參考電壓輸出端（ VREF），該端輸出溫度穩定性極高的5V基準電壓。

2）引腳2：誤差放大器輸出端（ COMP），它與誤差放大器反相輸入端之間可以按R-C或R網絡。

3）引腳3：誤差放大器反相輸入端EAN（或EA-），誤差放大器的同相輸入端（EAP）在芯片內部按2.5V基準。

4）引腳4：電流檢測端（CS），在內部分別按逐周限流比較器的反相端和過電流比較器，以實現限流和過電流保護。
