45鋼淬火是金屬材料解決的一個關(guān)鍵步驟，他可以確保金屬表層 具備很高的強度，下邊廣東力華給我們解讀一下45鋼淬火普遍的四大難題都有哪些，有興趣的好朋友一起來瞧瞧吧。

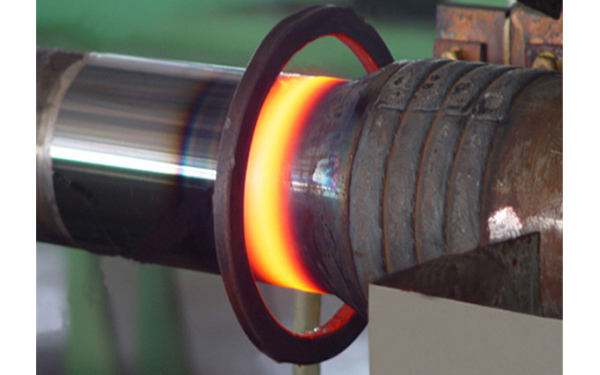

45鋼淬火普遍的四大難題　　

一、強度稍低　　

45號鋼鍛件歷經(jīng)熱處理件淬火后，其強度一般要做到HRC56—59的規(guī)定，針對橫截面大的鍛件也應(yīng)當(dāng)超過HRC48，

導(dǎo)致緣故主要是有四種緣故：　　

1是，不銹鋼板材碳含量稍低;　　

2是，在淬火加溫環(huán)節(jié)，沒能保證標(biāo)準(zhǔn)的技術(shù)標(biāo)準(zhǔn)，加溫溫度較低或保溫時間不足，使鍛件機(jī)構(gòu)中馬氏體的碳與鋁合金原素成分不夠，乃*還殘留著未變化的鐵素體或未溶金相組織，導(dǎo)致鍛件淬火后強度指標(biāo)值達(dá)不上規(guī)定;　　

3是，鍛件加溫溫度過高或是隔熱保溫時間長，造成其表層滲碳而達(dá)不上強度;　　

4是，淬火制冷不及時，制冷是熱處理工藝的*后工藝流程，也是熱處理工藝*重要的工藝流程。45號鋼淬火強度在不一樣制冷速率下能夠轉(zhuǎn)化為不一樣的機(jī)構(gòu)，淬火制冷不及時，其強度會降低。

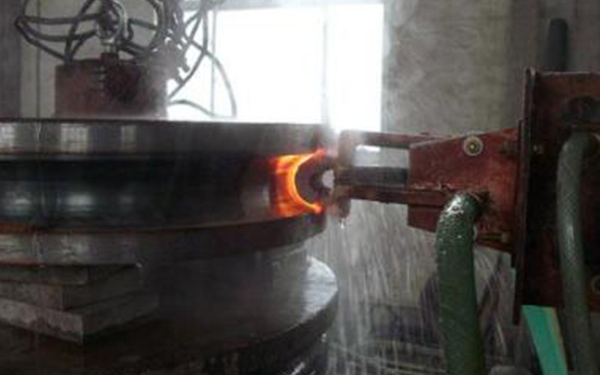

二、豎向裂紋　　

豎向裂紋便是造成的裂紋呈徑向發(fā)展趨勢，樣子細(xì)而長。直徑為8mm上下的45號鋼鍛件*易于發(fā)生，一般碳含量愈高的鍛件，其發(fā)生的徑向拉應(yīng)力越大，拉應(yīng)力打破鍛件屈服極限時，豎向裂紋便會產(chǎn)生。

45號鋼鍛件豎向裂紋造成的因素關(guān)鍵有：　　

1是，安置的熱處理爐的方法不科學(xué)，造成鍛件的遇熱不均勻狀況;　　

2是，鍛件在淬火時，遭受的氣溫較高，內(nèi)外地應(yīng)力差別大。與此同時加重45號鋼鍛件裂紋造成的因素關(guān)鍵有：鍛件中鋼中包含較多的低溶點有危害殘渣，例如S、P、Bi這些;鍛件規(guī)格在鋼的淬裂比較敏感規(guī)格范疇內(nèi)所挑選的淬火制冷物質(zhì)遠(yuǎn)遠(yuǎn)地超過鍛件的臨界值降溫速率。

三、橫著裂紋　　

橫著裂紋便是造成的裂紋垂直平分徑向。由內(nèi)往外破裂?？v紋一般發(fā)生在其未淬透時，有內(nèi)應(yīng)力引起。鍛件淬火假如不可以淬透，其表層會呈壓地應(yīng)力。并且芯部則呈拉應(yīng)力，那樣在鍛件的淬硬層和非淬硬層的過度區(qū)，便會造成較大 拉應(yīng)力，當(dāng)所造成的拉應(yīng)力打破鍛件的抗壓強度極限時，橫著裂紋便會造成。

45號鋼鍛件橫著裂紋造成的因素關(guān)鍵有三種：　　

1是，產(chǎn)品工件的拉撥加工工藝及實際操作不科學(xué)，例如模角很大，沒有通過酸洗鈍化及其金屬材料內(nèi)外形變不勻稱等;　　

2是，產(chǎn)品工件心部發(fā)生增碳，使產(chǎn)品工件的內(nèi)表層塑性形變工作能力發(fā)生很大的區(qū)別;　　

3是，產(chǎn)品工件內(nèi)有參雜物存有。

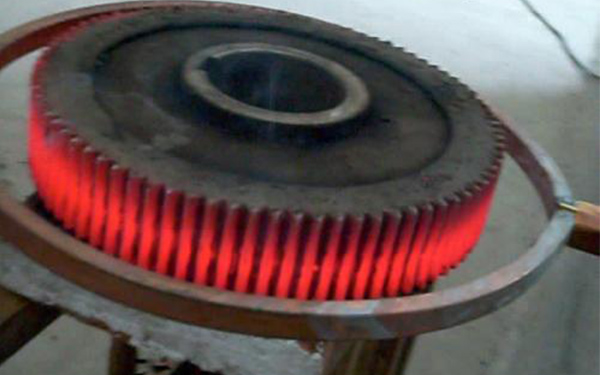

四、強度不勻稱　　

45號鋼歷經(jīng)調(diào)質(zhì)處理后，假如強度不均衡將使其耐磨性能減少，降低使用期限。造成45號鋼強度不均勻

之上四點為各位講解的是有關(guān)45鋼淬火普遍的四大難題的相關(guān)內(nèi)容，關(guān)心廣東力華，掌握大量金屬工藝的有關(guān)常見問題。
