鋼件加熱溫度和鋼件加熱后的制冷速率2個自變量及其鋼件在感應器中的挪動、轉動立即影響著鋼件表層淬火的質量,對他們開展合理、準確的操縱是高頻淬火機電氣系統設計方案的主題思想。

我們依據工件在高頻淬火機上開展表層淬火解決的生產流程,及其高頻淬火機床各一部分組織的電氣控制系統規定,將高頻淬火機電氣系統設計方案分為三個系統軟件,即鋼件挪動和轉動自動控制系統、工件加熱自動控制系統和鋼件制冷自動控制系統。而高頻淬火機這三個系統軟件又都會程序控制器和觸摸屏的統一操縱下保持分別的操縱作用。

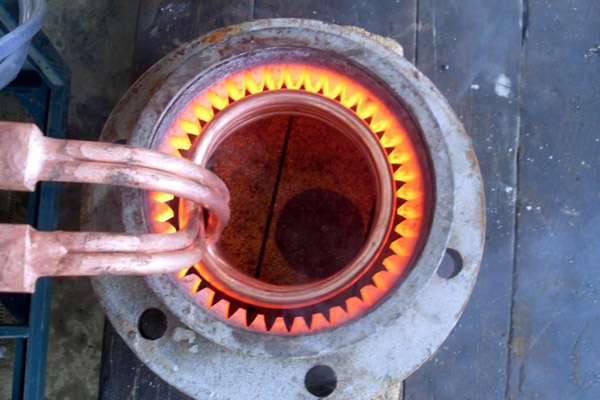

在起點夾裝鋼件由按鈕開關操縱氣動手指進行，關掉淬火室氣密門由PLC操縱直線模組汽缸進行，將鋼件從起點挪動到高頻淬火機感應器中并使工件轉動，由工件移動和轉動操縱分系統進行，工件剛開始加熱并對鋼件溫度開展紅外線精確測量和取樣，由工件加熱操縱分系統進行。
