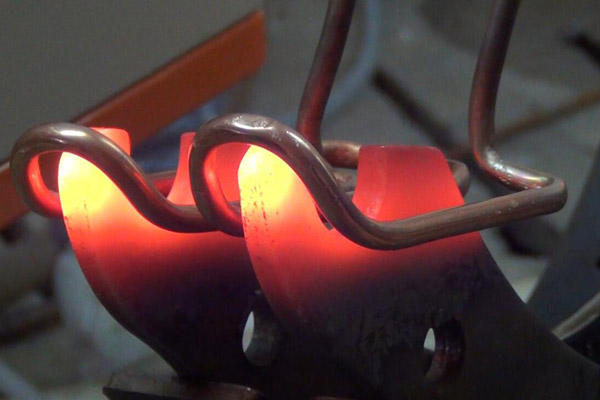

自動高頻淬火機淬火后應立即進行回火處理，以防止過大的淬火應力造成變形與開裂。為了保持高硬度，并改善淬火鋼的塑性和韌性，碳素工具鋼采用低溫回火處理?；鼗饻囟炔捎?80～210℃，保溫時間為2h，使用專用工具（吊掛工具）將工件吊掛爐中回火。

     由于自動高頻淬火機回火溫度低，所以回火時間必須充分。一般 回火時間為1. 5～3h.若回火不足，脆性較大，在使用中易使刨刃崩刃或在使用中磨削時易產生裂紋。為了避免在使用時堅固刨刃時發(fā)生斷折的情況 ，在刨刃淬火時只淬刨刃l(wèi)／3長度尾部2／3處不淬火。一般尾部硬度不超過35HRC，而刃鋒（鋒刃）處的硬度在55～60HRC之間合適。

 　　自動高頻淬火機熱處理后機械加工成品規(guī)格，按規(guī)定尺寸磨平、磨光，再磨出刃鋒，經驗查合格，方可出廠使用。

 　　滲碳劑中的碳酸鹽（ BaC03）在滲碳時，主要是起促進滲碳作用，因為碳酸鹽在高溫下分解出C02（二氧化碳），它與木炭作用又生成C（）（一 氧化碳），*后產生活性碳原子被自動高頻淬火機工件表面吸收。
