事實上，45鋼本身的硬度很高，為了在不同的領(lǐng)域發(fā)揮其價值，許多廠家都采用熱處理45鋼。下一句話是說45鋼淬火后，硬度能達到多少45鋼有什么特點？

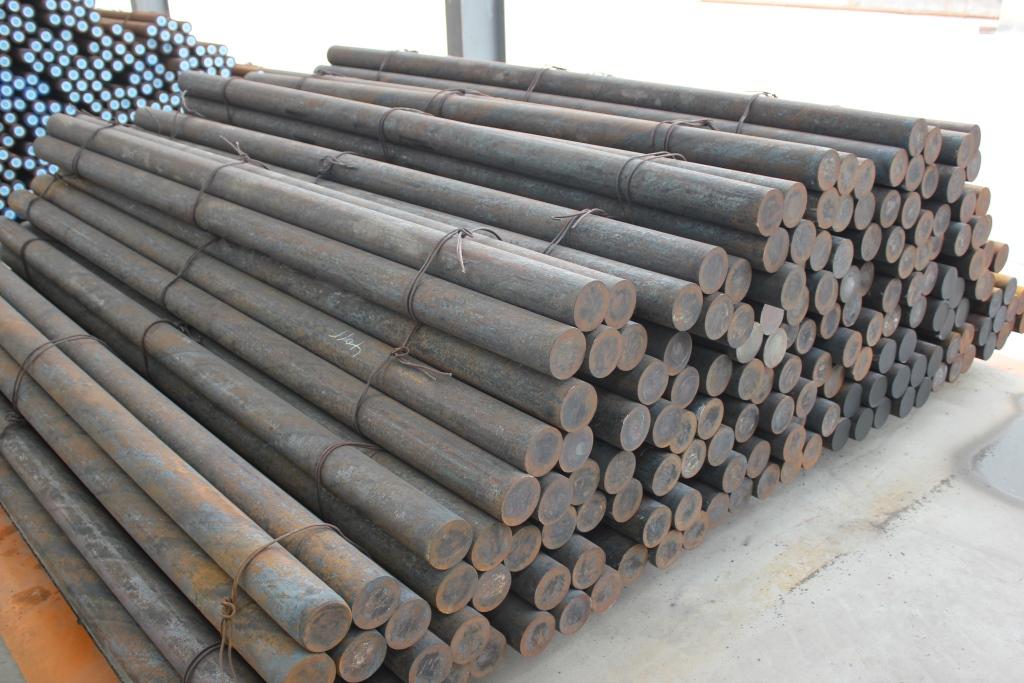

1、關(guān)于45鋼的介紹，45鋼在GB中是一個名詞，也叫油鋼。熱軋多規(guī)格冷軋市場現(xiàn)貨規(guī)格為1.0~4.0mm(mm)。冷塑性好，退火、正火比調(diào)質(zhì)時稍好，強度高，切削加工性好。

2、鋼的特性，常用的中碳調(diào)質(zhì)結(jié)構(gòu)鋼。冷塑性好，退火、正火比調(diào)質(zhì)時稍好，具有較高的強度和良好的切削加工性能，經(jīng)過適當?shù)臒崽幚?，可以獲得一定的韌性、塑性和耐磨性，原料來源方便。適用于氫焊和弧焊，不宜用于氣焊。在焊接之前要預(yù)熱，在焊接之后要退火。正火能提高切削性能，硬度小于160HBS。經(jīng)調(diào)質(zhì)處理后的鋼的綜合力學(xué)性能要優(yōu)于其它中碳結(jié)構(gòu)鋼，但淬火性較低，水中臨界淬火直徑12~17mm，在淬火過程中容易產(chǎn)生裂紋。當直徑大于80mm時，調(diào)質(zhì)與正火后力學(xué)性能基本相同，對中小型模具零件進行調(diào)質(zhì)處理，可以獲得較高的強度和韌性，大零件適用于正火處理，因此該鋼一般用于調(diào)質(zhì)或正火處理。

3、45號鋼淬火后進行高溫回火，加熱溫度一般在560~600℃，HRC22~34℃為硬度要求。調(diào)質(zhì)劑的目的是獲得全面的機械性能，因此硬度范圍較寬。但如圖中所示為硬度要求，則應(yīng)根據(jù)圖中要求調(diào)整回火溫度以保證硬度。有些軸類零件對強度和硬度的要求高，對齒輪和帶鍵槽的軸類零件，對調(diào)質(zhì)后銑削，插入加工的硬度要求低。*于回火保溫時間，根據(jù)硬度要求和工件尺寸，回火后的硬度取決于回火溫度，與溫度沒有關(guān)系，但必須透明，一般工件的回火保溫時間都在1小時以上。

鋼淬火后硬度能達到多少？鋼鐵有哪些特性？經(jīng)過上述廣東力華人員的介紹，你也知道如果對45鋼有需求，可以向廠家了解。
