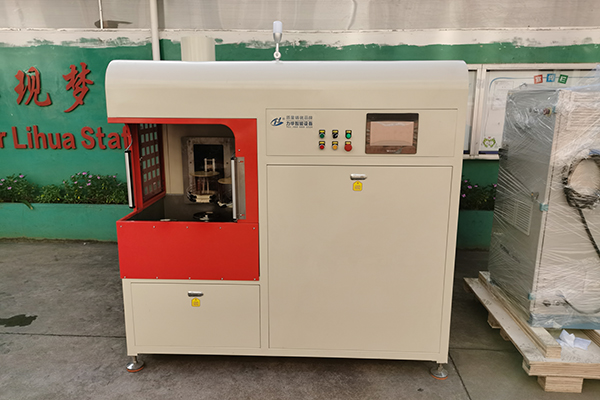

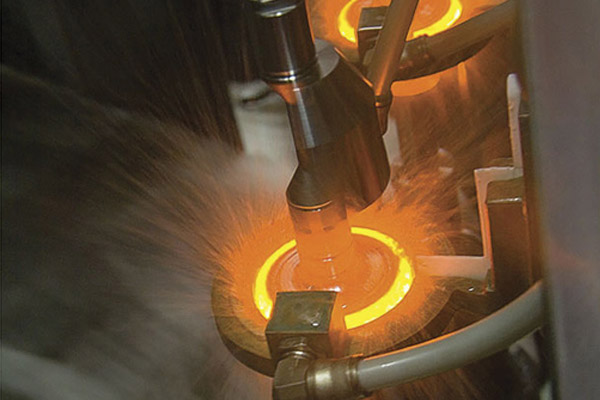

淬火感應器與外圓加熱感應器一樣，也有單匝與多匝的結構。單匝內孔感應器單匝內孔感應器比較簡單，常用于內表面較窄的一次加熱(感應器寬度-般小于20-30mm)或掃描悴火:對較寬的加熱表面，如果采用單匝感應器，則電流會過大，導致感應器導電板損耗增大。單匝感應器*小外徑一般在15mm左右，其設計基本*為:磁心內設為8mm;銅管壁厚為0.5mm;徑向通水腔寬2.5mm。這種感應器裝有高頻導磁體，其結構是上下兩塊法蘭盤相疊在一起。

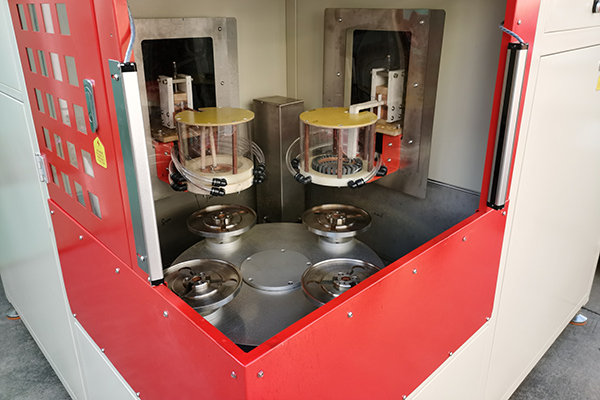

多匝內孔感應器對較寬加熱區的內孔可使用多匝感應器，其結構與單匝相似，不同的是必須從中間拉出一根返回管，如果用可加工導磁體，其導磁體- 般由三段組成，上下兩段為盤狀，中間一段是管狀。 多匝內孔感應器的冷卻水路要注意的是:中心管必須連接到進水口，否則容易燒壞。

U形結構內孔感應器這種感應器必須鑲裝導磁體，導磁體呈兩個半環狀，以防匝間短路，U形感應器用于*小直徑為φ13mm的內孔，可以用于在長度方向孔徑變化或壁厚變化的內孔，為此，導體截面可在長度上變化或?qū)Т朋w尺寸在長度上變化。生產實踐中發現，U形感應器對內孔加熱，在淬硬層長度方向上常出現兩頭層深深而中間淺的弊病。
