小型高頻淬火機(jī)等沮淬火

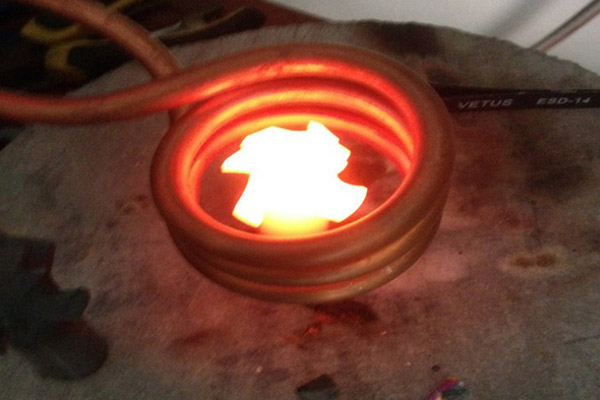

　　對于高速鋼W18Cr4V制的絲錐，常采用小型高頻淬火機(jī)等溫淬火處理。按加熱方法將工件加熱到淬火溫度，經(jīng)保溫后，將工件淬入（290±10）℃的熱浴中，保持1～2h后取出在空氣中冷卻。

　　小型高頻淬火機(jī)等溫處理后，其硬度為54～56HRC，等溫淬火變性較小，這是由于工件在長時間的等溫保持中，一方面減少熱應(yīng)力，另一方面由于過冷奧氏體轉(zhuǎn)變?yōu)橄仑愂象w，這時較由奧氏體轉(zhuǎn)變?yōu)轳R氏體使得體積變化小，組織應(yīng)力也因此減小。同時，等溫保持使奧氏體穩(wěn)定化，鋼在隨后的冷卻過程中殘余奧氏體轉(zhuǎn)變?yōu)轳R氏體的數(shù)量減少，因而使工件的變形大大減小。

　　小型高頻淬火機(jī)等溫保持的溫度愈高，保持時間愈長，其硬度*愈低。

　　小型高頻淬火機(jī)等溫淬火工件經(jīng)過4次560℃的回火后，硬度可提高到61HRC以上。在回火后不但能保持高的硬度和耐磨性，同時還可以提高韌性和紅硬性，延長使用壽命。

　　經(jīng)多次試驗得出的成功經(jīng)驗是：高速鋼W18Cr4V絲錐小型高頻淬火機(jī)等溫淬火的等溫轉(zhuǎn)變溫度以240～280℃為*佳，等溫保持時間不宜過長，40min左右即可。小型高頻淬火機(jī)淬火后應(yīng)進(jìn)行回火，而且*好回火4次，以保證獲得所需要的硬度。
