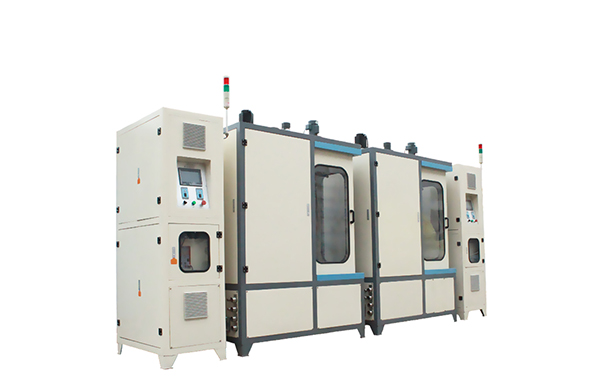

臥式淬火機關鍵由放料輥、固定支架等構成,在其中尾架和頭架由同長液壓缸推動,沿兩平行面的圓導軌上下挪動,其功效是將推桿送去的鋼件送進和撤出感應開關,臥式淬火機固定支架將遇熱后的鋼件傳送到滾桶的部位,滾桶上對稱性遍布著對其中一對抵住鋼件后推動鋼件勻速轉動,另外滾桶旋轉90,將鋼件送進熱處理物質。

當對處在待工部位的抵住下一遇熱鋼件后,滾桶再旋轉,對松掉鋼件落在運輸機上,運輸機將它明確提出液位并送到下工序。用以臥式淬火機加溫的感應開關由8個合理圈串聯而成，合理置通冷卻水。

臥式淬火機側面安裝有熱交換器,用以減少熱處理物質的溫度。熱處理物質根據高壓水泵在熱處理物質箱與熱交換器中間循環系統，歷經熱交換器制冷后的熱處理物質以0.4MPa的工作壓力在熱處理物質箱中向加溫后的鋼件噴出來。
