鋼材種類繁多，對于45號鋼來說，很多人都不太想了解！這種鋼含碳量極高，淬火后硬度極高，適用于不同領(lǐng)域。廣東力華負(fù)責(zé)人對于這個產(chǎn)品有話說。讓我們先來看看45號鋼的淬火硬度。

一、什么是45號鋼？45鋼是GB中的叫法，也叫“油鋼”。市場上大部分現(xiàn)貨熱軋；冷軋規(guī)格在1.0~4.0毫米之間。該鋼的冷塑性一般，退火、正火比調(diào)質(zhì)時稍好，強度高，切削加工性好。

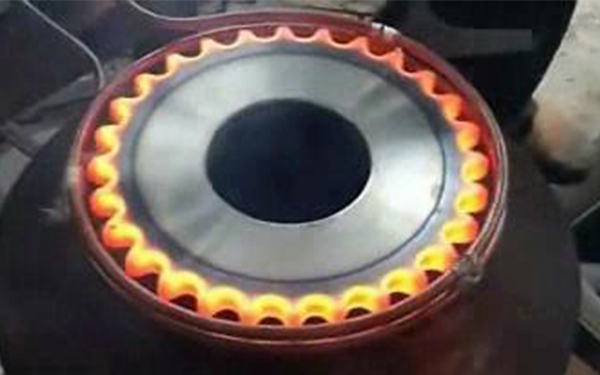

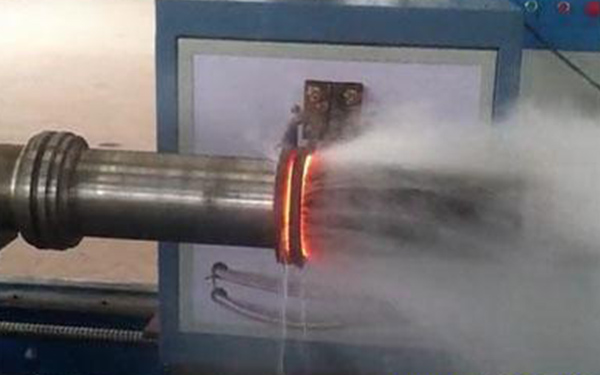

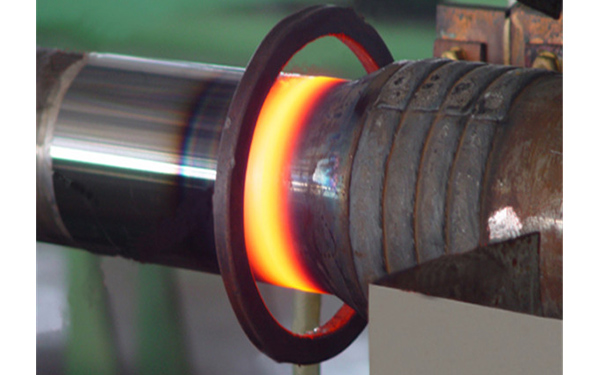

二、什么是淬火？鋼材淬火是指將鋼加熱到Ac3(亞共析鋼)或Ac1(過共析鋼)以上的臨界溫度，在一定時間內(nèi)保溫，使全部或部分奧氏體化，然后用比臨界冷卻速度大的冷卻速度冷卻到Ms以下(或Ms附近等溫)，熱處理馬氏體(或貝氏體)。鋁合金、銅合金、鈦合金、強化玻璃等材料的固溶處理和快速冷卻過程的熱處理技術(shù)通常稱為淬火。

三、45號鋼淬火硬度是多少？45號鋼淬火后未回火前，硬度大于HRC55(*高可達(dá)HRC62)。HRC55(HRC58)是實際使用的*高硬度。45號鋼不能采用滲碳淬火熱處理工藝。鋼調(diào)質(zhì)件淬火后的硬度應(yīng)達(dá)到HRC56~59，截面較大的可能性較小，但不能低于HRC48，否則，說明工件沒有完全淬火，組織中可能出現(xiàn)索氏體甚*鐵素體組織，這種組織通過回火，仍保留在基體內(nèi)，無法達(dá)到調(diào)質(zhì)的目的。

鋼淬火后的高溫回火溫度一般為560~600℃，所需硬度為HRC22~34。由于調(diào)質(zhì)的目的是獲得綜合機械性能，因此硬度范圍較廣。若圖中有硬度要求，則應(yīng)根據(jù)圖中要求調(diào)整回火溫度，以保證硬度。

例如，有些軸類零件對強度和硬度的要求很高；而有些齒輪和帶鍵槽的軸類零件，對硬度的要求較低，因為調(diào)質(zhì)之后還要銑插加工?；鼗鸨貢r間取決于硬度要求和工件尺寸。我們認(rèn)為回火后的硬度取決于回火溫度，與回火時間無關(guān)，但必須徹底回火。一般工件的回火保溫時間總是一小時以上。

上文廣東力華詳細(xì)介紹了一下45號鋼淬火硬度是多少？45號鋼淬火必須注意工藝，淬火后是否回火也會影響鋼的硬度。
