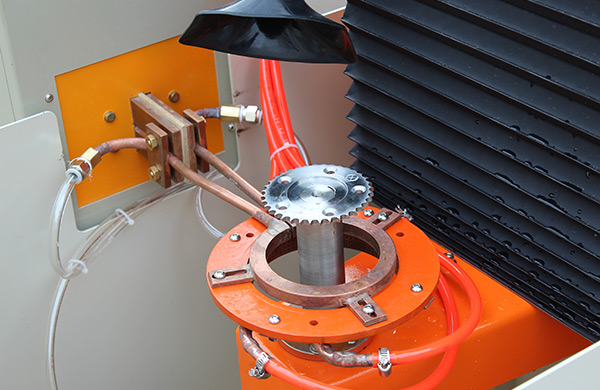

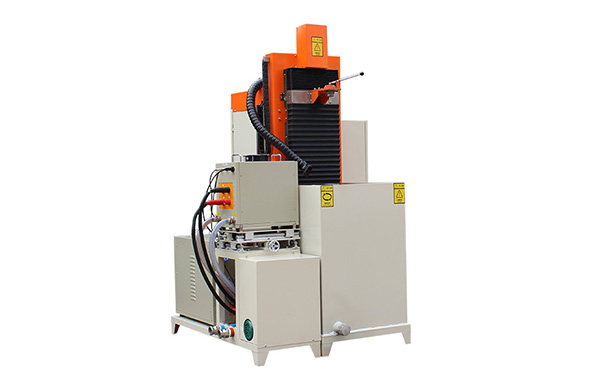

熱處理淬火設備電壓極性是左正右負，并被穩壓管VS2鉗位在5～8V。當正脈沖消失時，二次側信號從零變負，晶體管VT1導通，柵極電荷及電容器Cl的電荷經VT1泄放，自給反偏置很快使IGBT迅速關斷。柵極接的瞬態電壓抑制二極管TVS（也可用雙向穩壓管代替）用于鉗位柵極電壓的幅值，保護開關器件因各種原因產生過高的電壓造成開關器件免受損壞。

     根據熱處理淬火設備功率開管器件的容量、Cl上提供的反向偏置電壓大小不同，應選用相應功率的晶體管（復合晶體管、場效應晶體管）。根據驅動要求的功率大小選用相應的半導體器件，大功率可選用功率大的場效應晶體管。

　　通過20kW熱處理淬火設備電磁爐全橋逆變電源開關器件驅動電路為例，敘述驅動脈沖變壓器參數設計的基本方法與步驟。

　　控制熱處理淬火設備電路小方板電路原理圖中，只示出了一組IGBT驅動電路采用脈沖變壓器驅動的電路原理圖，其實際應用中是兩組電路完全相同的驅動電路。因此，有兩個脈沖變壓器，它們的二次輸出脈沖信號分別驅動全橋逆變器兩個橋臂的上、下開關管IGBT。如果*組驅動左橋臂上、下IGBT，則*組驅動右橋臂的上，下IGBT，每組二次的脈沖驅動信號是互補的。
