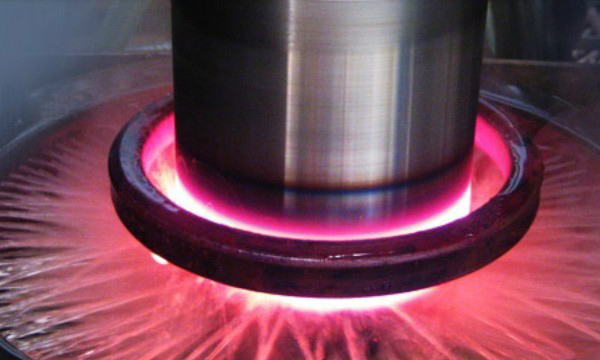

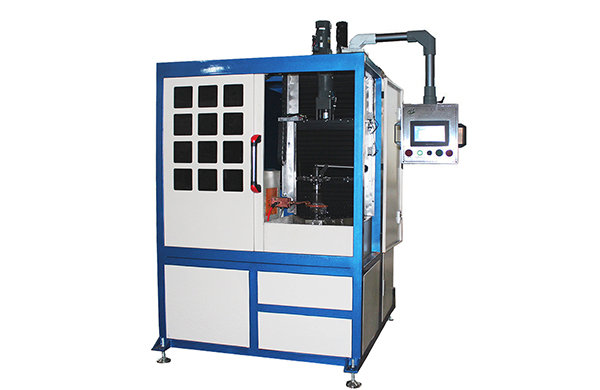

齒輪經高頻淬火機淬火后，為了保證淬火質量，對其進行一些檢查是非常有必要的。今天呢，本文*簡單給大家說說齒輪淬火后應進行哪些檢查。

    齒輪淬火后，其檢查的項目及要求如下：

    1、原材料質量：用試樣檢查，主要檢查其化學成分、低倍組織、晶粒度、淬透性、帶狀組織等。

    2、外觀質量：齒輪淬火后檢查表面氧化、裂紋及碰傷。

    3、淬火深度：用試樣檢查，按圖樣要求，從表面測到550HV深度處為有效硬化層深度，顯微檢查淬火層總深度時，碳鋼：過共析+共析+1/2過渡區(qū)，合金鋼：過共析+共析+全部過渡區(qū)。過共析+共析層應占總深度為50%-70%。

    4、表面硬度：用齒輪檢查：按圖樣要求，一般為56-64HRC。

    5、表面顯微組織：用試樣檢查，按ZB/T04 001一1988檢查，細針馬氏體十分散細小碳化物十少量殘留奧氏體為佳，按標準圖，馬氏體和殘留奧氏體1-5級合格；對無沖擊載荷的齒輪，碳化物為1-5級，對有沖擊載荷的齒輪，碳化物1-4級合格。

    6、心部硬度組織：用試樣檢查，心部硬度：m≤8mm者為30-45HRC， m>8mm者為30-40HRC。心部組織，應基本上為板條馬氏體+少量鐵素體；鐵素體級別按標準圖評級；m≤5mm為1-4級；m>5mm為1-5級合格。

    7、畸變。用齒輪檢查：按圖樣和工藝要求檢查。
