高頻淬火設(shè)備鋼的預(yù)備熱處理非常重要，因?yàn)榇蟛糠指袘?yīng)加熱過程的加熱時(shí)間短，在這段時(shí)間內(nèi)不足以使具有粗大晶?；蚓Я２痪鶆虻匿撨_(dá)到擴(kuò)散均勻，熱處理之后通常還保留著游離鐵索體，引起軟點(diǎn)產(chǎn)生。在可能的條件下，應(yīng)盡量避免進(jìn)行退火，球化退火和類似的預(yù)備熱處理。*理想的預(yù)備熱處理是正火，正火后能得到分布良好的均勻的珠光體組織。

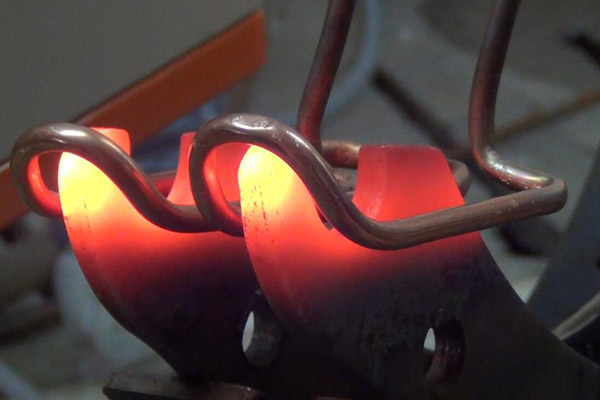

　　高頻淬火設(shè)備感應(yīng)淬火前進(jìn)行退火能得到探的淬磋層，但表面硬度較低（洛氏硬度HRC52）。感應(yīng)淬火前進(jìn)行正火可得到中等硬度（洛氏硬度HRC53）。感應(yīng)淬火前進(jìn)行調(diào)質(zhì)處理，則能得到薄的淬硬層（0 75毫米），硬度很高（洛氏硬度HRC62）。實(shí)際上感應(yīng)淬火前進(jìn)籽正火能得到有較深淬硬層的趙好的金相組織。

　　高頻淬火設(shè)備鋼在加熱中止和進(jìn)行淬火冷卻之間需要有一短時(shí)間的停滯，以完成碳的溶解過程。為了消除這種停滯，已發(fā)展了另外一些淬火鋼（SAE1000和13 00系鋼）。
