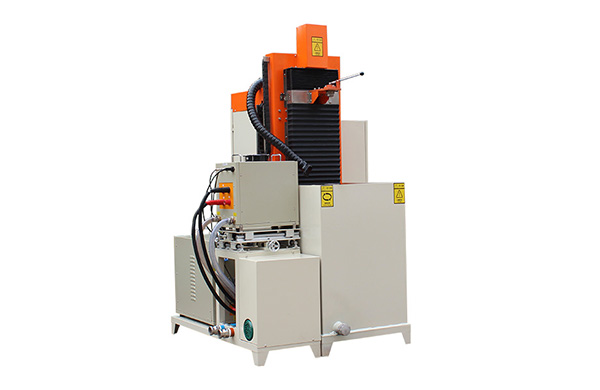

中頻淬火設備淬火試驗選用GCK10150通用淬火機，該設備頻率為8000Hz。

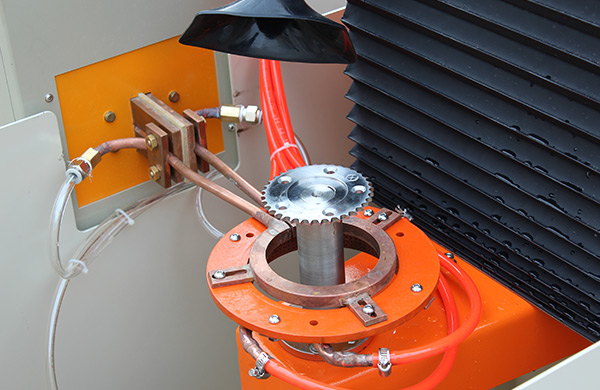

　?。?）中頻淬火設備感應器  從動軸淬火用感應器以淬火部位*大軸徑D為基準，按間隙3mm確定感應圈內徑尺寸為D+6mm、高度為20mm;噴水過程中要達到不影響其加熱效果，經多次試驗確定噴水圈與感應圈距離為20mm，并設計噴水孔向下傾斜15。，加熱零件時考慮噴水圈要過底端E大盤，噴水圈內徑尺寸定為（E+lOmm）。整個工件加熱過程采用一個感應器。

　?。?）中頻淬火設備工藝參數感應熱處理工藝調整是在淬火機床、工藝裝備完成后進行的，根據淬火零件的技術條件，其工藝調整包括電規范調整和熱處理規范調整。
