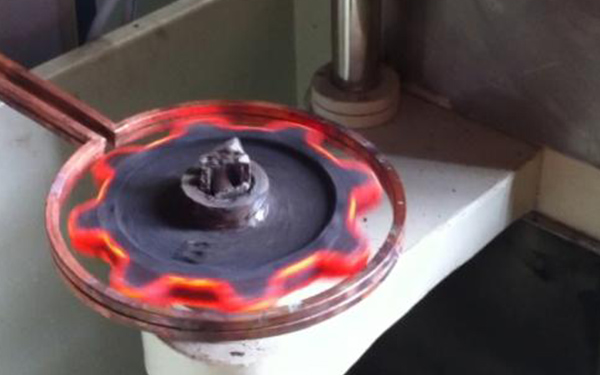

淬火機床冷卻能力控制

　　介質(zhì)的冷卻能力與介質(zhì)溫度有關(guān)，溫度可根據(jù)工件硬度要求來決定。

　?、儆捕雀撸慊饳C床淬火介質(zhì)的溫度*低一點，硬度低溫度*高一些。

　　如工件形狀很復(fù)雜，則可再高一些溫度，但是*高溫度不能超過240℃。

　?、诖慊饳C床介質(zhì)的冷卻能力還有介質(zhì)中的水分含量有關(guān)，加入適量水可降低熔點，改善介質(zhì)的流動性，從而顯著提高冷卻能力。但含水量過多，卻會使工件變形加劇，而且還易使硝鹽揮發(fā)。一般情況下，水的加入量為總質(zhì)量的10%。

　?、劢橘|(zhì)的便用溫度在200℃左右，淬火機床工件可以在這個溫度內(nèi)保持一段時間，使工件內(nèi)外溫度均勻一致，這樣，有利于減少熱應(yīng)力和減小組織應(yīng)力，減少工件變形和開裂的傾向。

　?、軐τ谀切坝痛悴挥?，水淬開裂”的形狀復(fù)雜的碳鋼件（如模具）采用這類淬火介質(zhì)尤為適宜。對形狀復(fù)雜各種模具經(jīng)此淬火機床淬火介質(zhì)（特別是碳鋼件）特別適宜。
