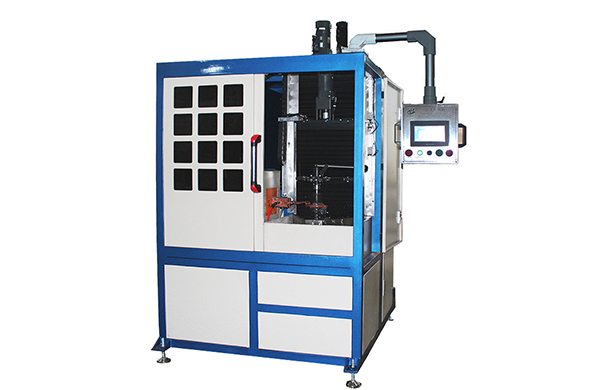

全自動曲軸淬火機床工藝方案的實驗內容

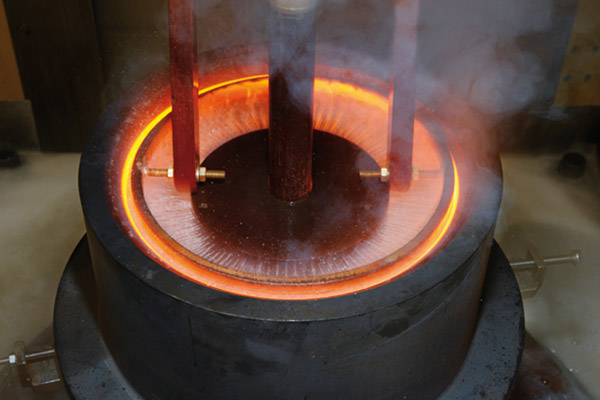

　　全自動曲軸淬火機床感應器結構和淬火方式  與一般的感應加熱情況不同，對凹球面進行感應加熱需利用感應器外環作為有效加熱部位對工件內環（凹球面）進行掃描加熱。依據感應加熱工作原理，高頻電流具有環狀效應，即趨向于環狀感應器的內環表層，此特性不利于對工件內環表面進行掃描加熱。

　　為克服此不利特性，實現對工件內環（凹球面）的掃描加熱，并提高加熱效率，根據實踐經驗和多次實驗結果，對一種鏟刀連接座零件，設計制造了特殊結構的凹球面掃描加熱淬火專用感應器，為提高加熱效率，其結構特征如下：

　　鏟刀連接座全自動曲軸淬火機床專用感應器

　　a·有效加熱段由兩匝同向線圈構成；

　　b.線圈外形是仿凹球面，線圈內環施加“Ⅱ”形導磁體，驅使高頻電流集中于線圈外環表層；

　　c.全自動曲軸淬火機床感應器有效加熱部分的*匝與掃描方向呈45。角，附加一排噴水孔，在掃描加熱過程中對已加熱區迅速進行噴液淬火。
