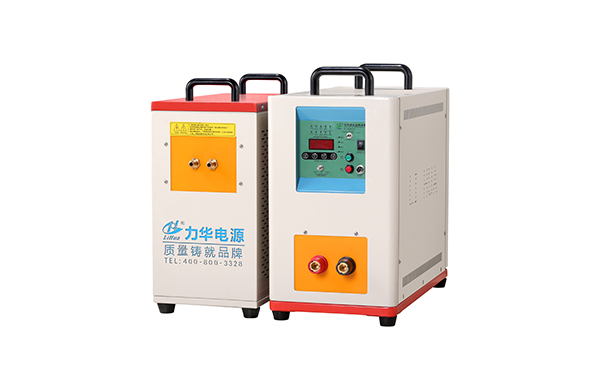

力華機械固態高頻感應加熱設備精準控溫,分段連續淬火,個性化定制,廠家直銷,全自動無人化!下面讓我們看看固態高頻感應加熱設備的感應加熱線圈的配置是怎樣的！

        焊縫加熱用固態高頻感應加熱線圈的配置如下：

        焊縫橫向磁場固態高頻感應加熱用主線圈的配置可分為在線和離線兩種方式。離線式焊縫感應加熱正火、退火處理裝置。該裝置由加熱作業線8和保溫作業線9兩部分組成。各安裝2～6臺感應線圈，*高加熱溫度為950℃，可進行焊縫的正火和退火處理。加熱區寬度為25.4mm，加熱管壁厚度為12.7mm。不同規格焊管壁厚度的功率與感應線圈配置。焊管焊縫的熱處理*大速度為27. 4m．min-1。1 電源；2-啟動器；3-控制器；4-中頻電源；5冷卻水管； 6 8只感應線圈；7輥輪；8加熱線；9保溫線；10 -焊縫對準機構

        固態高頻感應加熱線圈在線配置方式與離線式相似，是否需要保溫作業線由熱處理工藝而定。在線焊縫熱處理是配置在焊管切分和超聲檢驗之 后。加熱線圈的配置數量取決于制管速度、單臺電源功率和焊管的 壁厚等，同時還必須保證焊縫的透熱和均溫。
