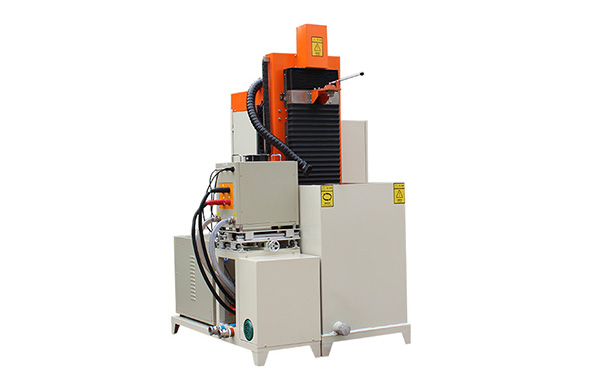

立式淬火機床廠家質量可靠，淬火裝置和控制裝置可方便地與各類加熱電源連接，實現凹凸球面和回轉支承內外滾道及內外表面的掃描淬火，掃描程序和掃描速度可在控制柜操作界面上方便地編寫與更改。操作方便、準確、簡易、可靠。

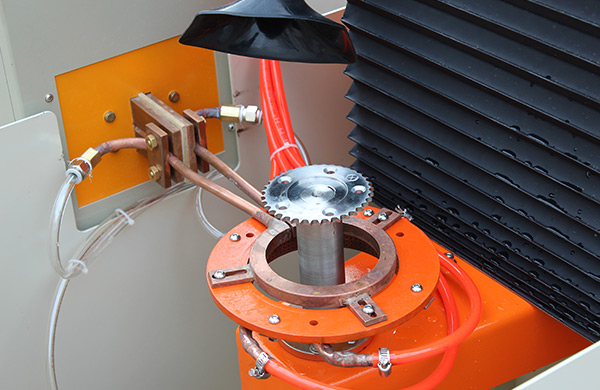

　　立式淬火機床廠家電氣設計原理和設計內容  針對T80鏟刀連接座零件的具體形狀和尺寸，高頻設計的工裝支撐板骨架；

　　由工藝試驗得知，零件的旋轉速度為1.7r／min比較合適，立式淬火機床廠家為了在使用過程中方便地調節，得到更佳的工藝參數，要求減速機旋轉速度能夠在1～2rlmin之間進行無級變速；根據從高頻變壓器伸出的感應器高度，要求工裝高度控制在Im左右，旋轉工作臺在高度35mm范圍內可調；零件淬火用的淬火介質要求循環使用。選用兩級大比例減速器，減速比為1:824。減速器型號為DRCF57/97；電機型號為YS7124，相數為3，功率為0.37kW，轉速為1400r／min。

　　立式淬火機床廠家為實現掃描線速度在1.2～20mm／s范圍內的無級調速，選用10～50Hz的變頻調速器，變頻調速器型號為6SE6 440-2UD15-5AA1。
