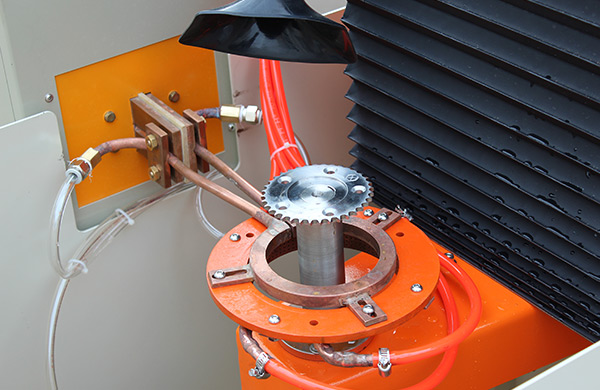

立式淬火機床加工的影響與控制  立式淬火機床加工的殘余應力和表面粗糙度等對淬火變形影響也很大。曾有人發(fā)現(xiàn)，滲碳淬火前在工件上打一個小小的鋼印，其殘余應力*使變形增大了0.01～0.08mm；表面粗糙度為R。3.2r_rm時，公法線長度一般脹大0.03～0.05 mm，但當表面粗糙度優(yōu)于R。0.8ym時，公法線長度變化明顯減小，偶爾還有收縮現(xiàn)象。因此立式淬火機床加工的殘余應力和表面粗糙度對熱后變形有直接影響，加工時應控制加工應力和表面質量。

　　立式淬火機床冷卻深度的控制對減小淬火變形也很重要。當冷卻*500℃以下等溫時，有可能產生粒狀貝氏體組織和魏氏體組織，對變形和強度都是不利的。
