回火溫度和回火保溫時間的選擇

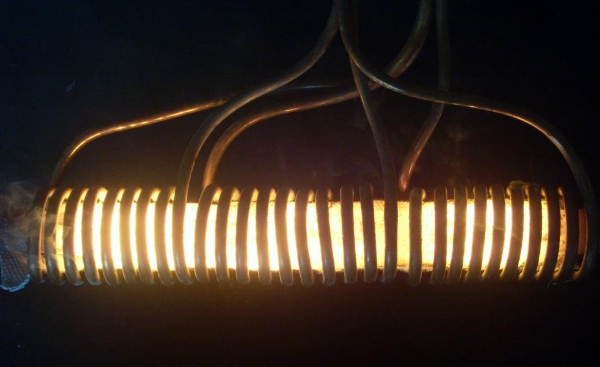

        熱軋棒材經(jīng)模具感應加熱淬火后，為了得到穩(wěn)定的回火組織和良好 的綜合力學性能，需要進行回火處理。模具感應加熱淬火鋼使用兩種回 火處理方法；其一是傳統(tǒng)加熱回火處理，多用于中溫與低溫回火， 其二是采用模具感應加熱快速回火處理，用于高溫回火。傳統(tǒng)加熱回火 處理時，回火溫度和保溫時間的選擇，參照常規(guī)熱處理方法選定， 這里不再重述。以下僅對模具感應加熱回火溫度和保溫時間的選擇方法 做介紹。

        回火溫度和保溫時間選擇的依據(jù)這兩個工藝參數(shù)的選擇 依據(jù)是對鋼材回火后力學性能的要求。通常是利用回火溫度、保溫時間與硬度的對應關(guān)系來確定合適的回火溫度和保溫時間。

        模具感應加熱回火溫度、保溫時間與硬度的關(guān)系。相同回火硬度條件下，模具感應加熱回火溫度比傳統(tǒng)加熱回火溫高 80～100℃，前者回火保溫時間遠遠短于后者。由此可見，對于亞 共析低合金鋼來說，感應加熱淬火鋼的回火溫度應比傳統(tǒng)回火溫度 高80～100℃?；鼗鸨貢r間應當根據(jù)鋼材的直徑大小而定。對于直徑在30mm以下的鋼材，當加熱速度控制在10～20℃．S-l時， 可以不考慮；回火保溫時間。當鋼材直徑為30～60mm時，為了保證表面與中心溫度的均一性，應當考慮回火保溫時間。但是，回火保溫時間不宜過長，通常應控制在60s以內(nèi)，否則會增加保溫感 應器或保溫爐的長度。
