高頻淬火設(shè)備雙頻加熱有兩種方式：

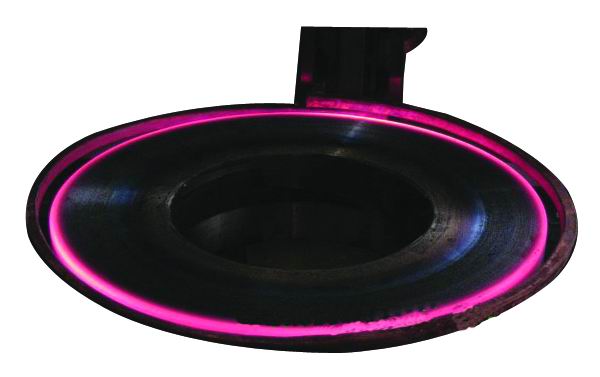

　　1）傳統(tǒng)的高頻淬火設(shè)備雙頻加熱是先用較低的一種頻率預(yù)熱（鋼材居里點(diǎn)溫度以下），然后用較高的一種頻率作*后（淬火前）的加熱，因?yàn)轭A(yù)熱時(shí)鋼材是冷態(tài)，電流深度淺，用較低頻率合適，而過了居里點(diǎn)溫度，熱態(tài)電流深度大大增加（達(dá)冷態(tài)的十多倍），因此，用較高的頻率加熱，典型應(yīng)用的零件有PC鋼筋、冷軋輥雙頻加熱等，此外，鏈輪與齒輪亦用中頻預(yù)熱，高頻作*終加熱，其機(jī)理則略有不同，中頻預(yù)熱是使齒槽部先加熱，儲(chǔ)存熱量，再用高頻加熱齒頂以便得到仿齒廓的淬硬層。這種傳統(tǒng)的雙頻加熱有兩個(gè)感應(yīng)器，兩種頻率電流各自流到對應(yīng)的感應(yīng)器上。

　　2）*新的高頻淬火設(shè)備雙頻加熱法稱為同步雙頻加熱法，簡稱SDF法，目前主要用于齒輪仿齒廓淬火。它的實(shí)質(zhì)是將兩種不同頻率的電流同時(shí)通向一個(gè)感應(yīng)器，同時(shí)進(jìn)行齒輪加熱，低頻加熱齒槽，高頻加熱齒頂。
