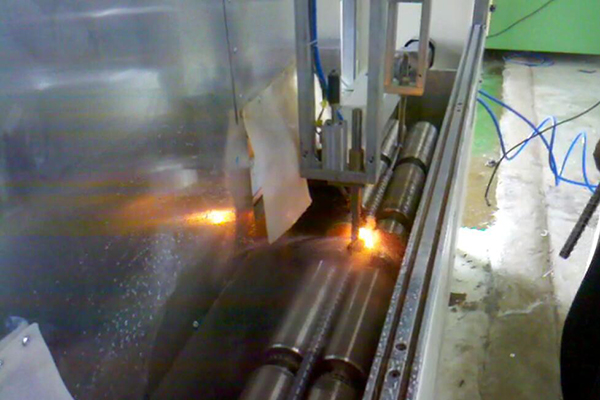

連桿高頻淬火設(shè)備鋼材連續(xù)加熱時(shí)，出現(xiàn)局部或一段溫度不均勻現(xiàn)象。在快速加 熱升溫速度很快的條件下容易發(fā)生這種現(xiàn)象。產(chǎn)生局部溫度不均勻 的原因有下列幾點(diǎn)。

        (1)連桿高頻淬火設(shè)備鋼材傳送速度不穩(wěn)定，快速加熱條件下，鋼材*快前進(jìn)速 度可達(dá)到1.0～1.5m．s-1，升溫速度可達(dá)到50～100℃．S-l。在 這種情況下當(dāng)傳送速度波動(dòng)±(0. 2～0. 3)m．S-l時(shí)，鋼材溫度將 波動(dòng)l0～90℃。傳送速度的不穩(wěn)定會(huì)給鋼材加熱溫庋帶來較大的 波動(dòng)，是鋼材縱向溫度不均勻的原因之一。

        (2)旋轉(zhuǎn)速度的不穩(wěn)定旋轉(zhuǎn)前進(jìn)的鋼材，當(dāng)其自轉(zhuǎn)速度改變時(shí)，同樣會(huì)影響前進(jìn)速度，進(jìn)而影響到鋼材加熱溫度的波動(dòng)，造成 縱向溫度的不均勻。

        (3)連桿高頻淬火設(shè)備加熱功率的波動(dòng)，加熱功率大小對(duì)鋼材溫度影響*為明顯。輸出功率的穩(wěn)定是保證鋼材縱向溫度均勻的*重要條件。感應(yīng) 加熱快速熱處理生產(chǎn)線必須具備溫度一功率自動(dòng)控制系統(tǒng)的原因* 在于此。

        (4)連桿高頻淬火設(shè)備鋼材與加熱感應(yīng)器同心度差鋼材與感應(yīng)器不同心時(shí)，間 隙小的一側(cè)鋼材表面溫度高，間隙大的一側(cè)則溫度低。采用旋轉(zhuǎn)前 進(jìn)加熱時(shí)可以減輕其影響，但是當(dāng)旋轉(zhuǎn)速度不足時(shí)，仍會(huì)造成鋼材 縱向溫度不均現(xiàn)象。因此，保持加熱鋼材與感應(yīng)器的同心度、對(duì)減 輕縱向溫度不均起著重要的作用。
