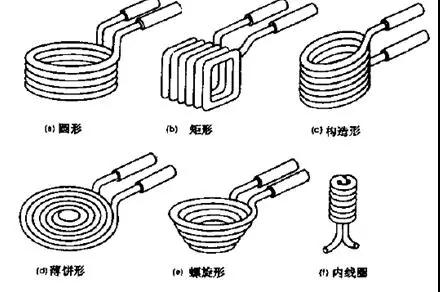

感應器是感應加熱設備系統軟件中一個關鍵的構成部分。一般運用高頻加熱時,特別是在規定線圈具備獨特外觀設計,以確保藕合實際效果,使加熱勻稱。非常簡單的狀況是說線圈依照工件的輪廊開展彎折成型,樣子能夠是圓的(圖a)、矩形(圖b),或融入獨特狀況,如結構形(圖c)。薄餅形線圈一般在只需加熱一面時應用(圖d)。螺旋狀(圖e)一般用于加熱錐齒輪或錐型沖針。一些狀況下只必須加熱內孔則能夠用內線圈形(圖f)

在制做感應加熱設備感應開關時務必記住以下內容:

1以便得到較大的磁流體發電,線圈和工件藕合間距應盡量貼近,令其盡量多的磁力線越過工件,由于磁力線越聚集,工件中造成的電流量越高。

2螺旋鋼管中磁感線聚集的一部分是線圈內部,因而,線圈正中間的工件造成較大的加熱速度。

3由于磁通量絕大多數集中化在線圈周邊,其幾何中心的磁通量很弱,因此,假如工件放進感應加熱設備線圈中,其挨近線圈的一部分將斷開大量磁力線,因而,以較高速運行被加熱,而藕合少的一部分被加熱的速率較慢。

4設計方案磁感應線圈時務必避免電磁相互之間相抵的狀況。當電流的方向反過來的兩根輸電線靠得太近時,他們造成的電磁場將會互相相抵。

5另外感應開關還務必與機器設備開展阻抗匹配。

6除開左右對于加熱效率高的幾個點外,還務必充分考慮工件的放進和取下。一般這一點會驅使感應加熱設備感應器作出很大的改動。
