3Cr2W8V鋼鍛造爐鋼熱擠壓凸模使用的材料的心部，碳化物的偏析，晶粒度的粗細，組織內部成分的不均勻等都影響它的工作性能，因此模坯在鍛造時務必反復鐓粗和拔長，以徹底打碎碳化物等。

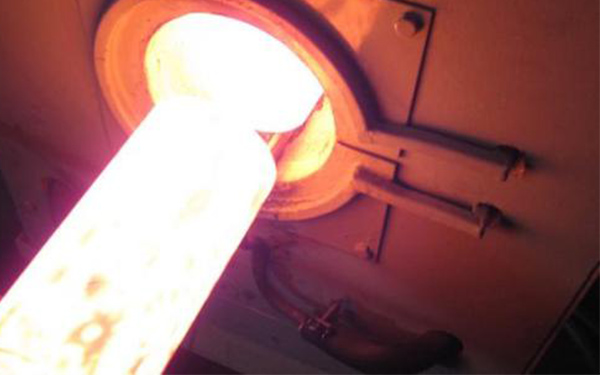

 　　鋼鍛造爐加熱溫度1130～1150℃，始鍛溫度1120℃終鍛溫度850℃?？绽涞紸.，鋼鍛造爐鍛造后埋入干石棉灰坑中或爐中冷卻，*室溫。

 　　化學成分及臨界點

 　?、?Cr2W8V鋼化學成分：C O.30%—0. 40%，Mn O.20%～0.40%, Si≤0.35%,Cr 2.20%～2.70%,W 7.50%～9.00%,V 0. 20%～0. so%。

 　　②3Cr2W8V鋼臨界點：A。。850℃，A……或A……1100℃，A，790℃，M。385℃。

 　　退火

 　?、倨胀ㄍ嘶穑O備中溫箱式電阻爐；加熱溫度為830～850℃，保溫3～4h，鋼鍛造爐爐冷*500℃出爐即可。

 　?、诹硗庖环N為等溫退火，830～850℃保溫2—3h—-700～720℃保溫3～4h，鋼鍛造爐爐冷500℃出爐，較為廣泛應用。
