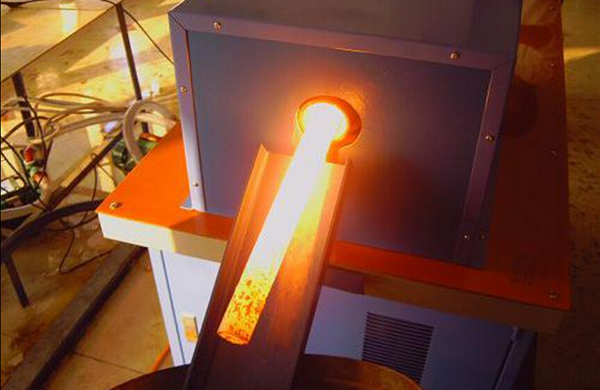

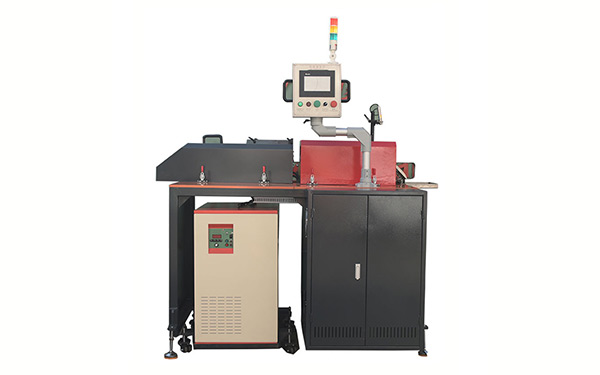

鋁合金鍛造爐倍頻器結構簡單，可和具有固定頻率的單相電源串聯使用。例如，和工頻電源，中頻發電機組和他激式可控硅變頻器等串聯使用，以便進一步提高電源頻率。

　　鋁合金鍛造爐單相供電三倍頻器是由兩臺心式變壓器組成的。其中一臺變壓器的磁路在飽和狀態下工作（丑等于19000～21000高新），并應盡可能沒有空氣隙。另一臺變壓器的磁路遠沒有飽和（B等于8000～10000高斯）。且應具有可調節的空氣隙。兩臺變壓器的一次繞組按首尾順序串聯，而和負載連接的二次繞組則按尾一尾串聯，由首一首輸出。當然也可與之相反，即一次反串聯，二次按順序串聯匹配。

　　鋁合金鍛造爐兩變壓器中的磁通與一次的關系曲線以及磁通、一次電流和感應電勢、輸出電壓隨時間變化的曲線。由于飽和式變壓器中的磁通，與一次電流之間的關系（磁化曲線）是非線性的，所以繞組電感是可變的，并隨通過一次繞組的電流增加而減??；而非飽和變壓器幾乎呈直線關系，所以繞組電感可近似地認為是恒定的。兩變壓器的總電感隨著電流的增加而下降。因此，當加于倍頻器一次側的電壓為正弦時，一次電流的曲線便具有非正弦的尖頂形狀。
