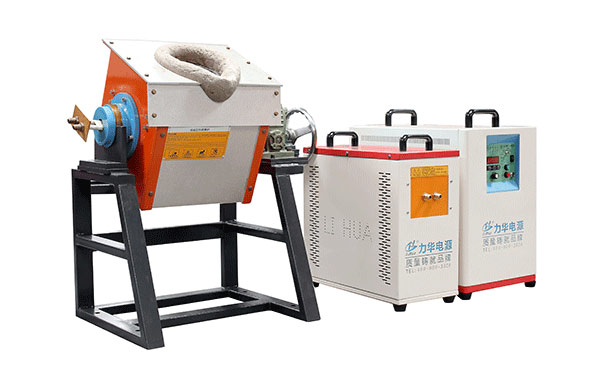

東莞中頻熔煉爐自激逆變控制器方框圖，適用于前進各種逆變器。該系統工作時，先給出復位信號，使雙穩單元翻轉為繪陰影線側是高電位，于是他激信號發生器發出脈沖信號經或門加到與門，如果逆變器處于正常工作狀態，截止信號輸入端處于高電位，脈沖信號能順利通過與門加到脈沖分配器，再經整形和功放后去觸發逆變橋可控硅，系統在他激狀態下起動。此后，負載電壓“。逐漸上升，達到一定數值后，轉換信號發生器發出信號使雙穩翻轉，迫使他激信號發生器停止工作，轉而由自激信號發生器送出脈沖經或門加到與門，系統轉入自激工作狀態運行。運行中，若發生過流或過壓等故障，則保護系統經由截止信號輸入端輸入低電位，將與門關閉，便能截?cái)嗄孀兛煽毓璧挠|發脈沖。

　　東莞中頻熔煉爐指出，方框圖中自激信號發生器的輸人信號取自負載電壓。實際上，不同的逆變線路可以取不同的信號，即使是同一道變線路，也可以取不同的信號，使逆變器工作千不同的狀態。例如，對倍頻式逆變器，可以用電流互感器測取與可控硅反并聯的二極管的電流信號，在二極管上電流過零瞬間或稍微延遲一段時間觸發橋臂中另一對可控硅。此時，逆變器將按串聯振蕩頻率，工作，當然，負載回路也被迫在，頻率下工作。

   前已述廈，負載回路的諧振頻率為H，因此，負截將呈感性或容性，負載同路不等于l，如果，與H相差太大，效率會很低。此外，也可以由負載的并聯諧振網路兩端測取電壓信號，在電壓過霉瞬間觸發可控硅換流。這樣，負載回路的功率因數*始終等于1，效率也高。這時，串聯振蕩回路被迫在H下工作，將處于容性或感性工作狀態。

　　東莞中頻熔煉爐認為，有的逆變器在輔助的起動電路配合下，也可以直接自激起動，自激工作。這時，方框圖中的轉換信號發生器和雙穩即可取消，但往往還保留他激信號發生器，用它來檢查逆變部分的工作情況好壞，轉換工作用開關切換來完成。
