感應(yīng)加熱設(shè)備彎管回火處理工藝參數(shù)的選擇

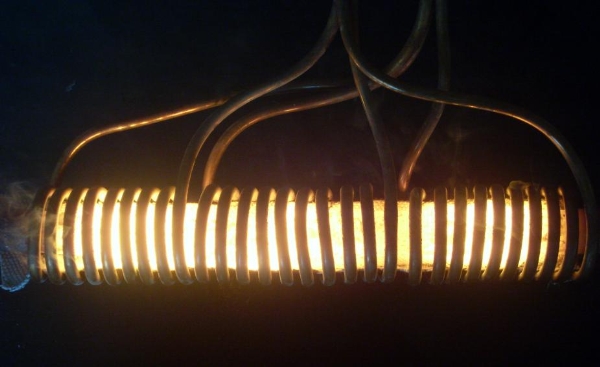

        彎管的回火處理完全采用傳統(tǒng)加熱工藝進(jìn)行?；鼗饻囟?、保溫 時(shí)間以及回火冷卻方式等參數(shù)的選擇，均以獲得*佳的綜合性能為 依據(jù)。

        (1)感應(yīng)加熱設(shè)備回火溫度與強(qiáng)度的關(guān)系，回火溫度與屈服強(qiáng) 度和抗拉強(qiáng)度的關(guān)系，回火保溫時(shí)間均為60min?；鼗鹛幚頊囟仍?00～650℃時(shí)，得到的屈服強(qiáng)度 值*大，超過650℃則下降?？估瓘?qiáng)度在600℃回火時(shí)達(dá)到*高值， 超過600℃時(shí)開始下降。依據(jù)強(qiáng)度與回火溫度的關(guān)系，為使屈服強(qiáng)度和抗拉強(qiáng)度達(dá)到標(biāo)準(zhǔn)要求，回火溫度應(yīng)選定在600～650℃。

       (2)感應(yīng)加熱設(shè)備回火溫度與低溫沖擊韌性的關(guān)系，回火溫度與低溫沖擊韌性的關(guān)系。在全部回火溫度 （均保溫60min）下，其沖擊功值均高于標(biāo)準(zhǔn)值。這種現(xiàn)象表明， 試驗(yàn)鋼種本身不存在回火脆性，具有很低的脆性轉(zhuǎn)變溫度。因此，在確定回火處理溫度時(shí)不必考慮低溫韌性。

       (3)感應(yīng)加熱設(shè)備回火保溫時(shí)間與回火冷卻方式從回火溫度與強(qiáng)度的關(guān)系，回火期間碳化物相已經(jīng)充分析出并使強(qiáng)度達(dá)到峰 值(600～650℃)，超過該溫度后碳化物開始粗化，強(qiáng)度開始下降， 這種現(xiàn)象反映出60min回火保溫時(shí)間足夠充分。從鋼的回火溫度與低溫沖擊韌性的關(guān)系曲線可知，該鋼種不存在低溫脆性和回火脆性，因此，回火處理后可采用空冷。

       綜上所述，感應(yīng)加熱設(shè)備彎管的回火處理工藝可采用回火溫度600～650℃，保溫60min后空冷。
