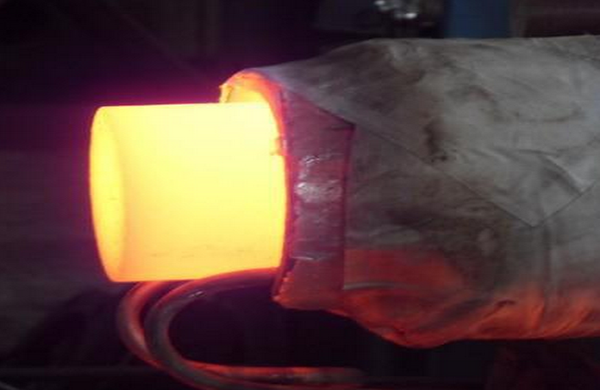

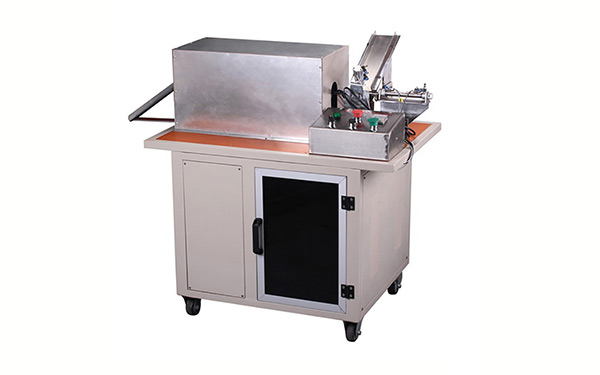

圓鋼鍛造爐飽和式變壓器中的磁通，與時間的關系曲線具有壓扁的形狀，而非飽和式變壓器中。與電流關系曲線是相似的，都具有尖頂形狀。由這些磁通在變壓器繞組中感應產生的電勢，電勢的基波在兩臺變壓器內是同相的，而三次諧波則反相。因此，把一次繞組串聯匹配，在一次電路中除去三次諧波，便不致干使倍頻器輸入端的電壓曲線形狀失真。將二次繞組對接，*可以幾乎完全捎除基波，而使電壓的三次諧波相加，結果在輸出端得到頻率增*3倍的電壓。

　　實際上，圓鋼鍛造爐完全抵消一次側的三次諧波和=次側的基波是辦不到的，更何況還有雖較弱但卻存在的其他高次諧波。因此，倍頻器的一次和二次電壓不完全是正弦波，但與正弦曲錢偏離不大，若在一次和二次側并聯調諧電容器，曲線形狀*更接近于正弦波。

　　圓鋼鍛造爐接有調諧電容單相供電的三倍頻器的應用線路。組成對三次諧波諧振的諧振回路，以阻擋三次諧波對電源電壓的影響。倍頻器本身的功率因數很低，一般只有0.2—0.3，因而要求在其輸入端并聯補償電容器C#，此電容器的無功功率約為輸出有功功率的5倍。倍頻器對負載的要求與中頻發電機組對負載的要求一樣，應該是容性負載（約為-0.9～-0.95），因此，感應器LD兩端也應并聯調諧電容器C。這種電路的電源電壓在士10%～士15%之間變化時，系統仍能穩定工作。

　　應該指出，圓鋼鍛造爐應盡可能使飽和變壓器的磁導體（鐵心）裝配后具有小的氣隙，而非飽和式變壓器的鐵心則必須有間隙，以使磁化曲線近似于直線。一般取間隙總和為5-8毫米。通過調節間隙的大小，再配合改變繞組匝比關系，*可以得到具有*佳參數的倍頻器。
