內(nèi)孔感應(yīng)加熱固溶處理奧氏體氣閥鋼的性能特點(diǎn)

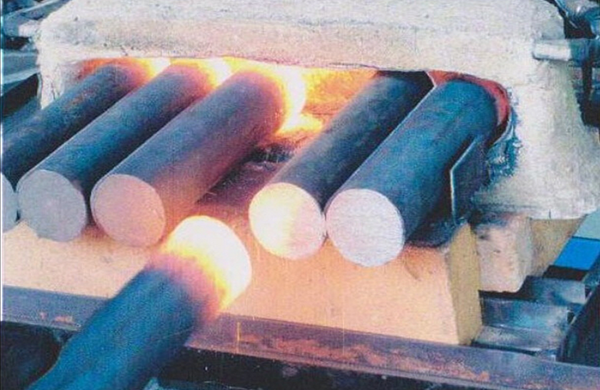

         與電加熱爐和燃?xì)饧訜釥t固溶處理相比，內(nèi)孔感應(yīng)加熱固溶處理的21-4NWNb鋼材具有下列特點(diǎn)。

         (1)鋼材表面少氧化和無脫碳感應(yīng)加熱固溶處理鋼材表面經(jīng) 金相觀察未發(fā)現(xiàn)脫碳現(xiàn)象，而傳統(tǒng)加熱固溶處理后表面存在約 0.lOmm的低碳層。鋼材固溶處理后的氧化量，傳統(tǒng)加熱固溶后鋼材表面出現(xiàn)氧化皮，成材率降低0.15%～0. 20%；內(nèi)孔感應(yīng)加熱未發(fā)現(xiàn)氧化皮，只有明顯致密的氧化膜。

         (2)鋼的室溫力學(xué)性能

        電弧爐冶煉與真空感應(yīng)爐冶煉鋼材，分別采用不同加熱方法進(jìn)行固溶處理，又經(jīng)相同方法時效處理后的室溫力學(xué)性能對比。*可知，兩 種固溶時效處理后力學(xué)性能處于同等水平。但是，內(nèi)孔感應(yīng)加熱所用鋼 材質(zhì)量為電弧爐冶煉，冶金質(zhì)量遠(yuǎn)低于真空感應(yīng)爐冶煉的鋼質(zhì)。

         這表明內(nèi)孔感應(yīng)加熱固溶處理彌補(bǔ)了鋼質(zhì)的差距，顯示了內(nèi)孔感應(yīng)加熱固溶處理的優(yōu)勢。
