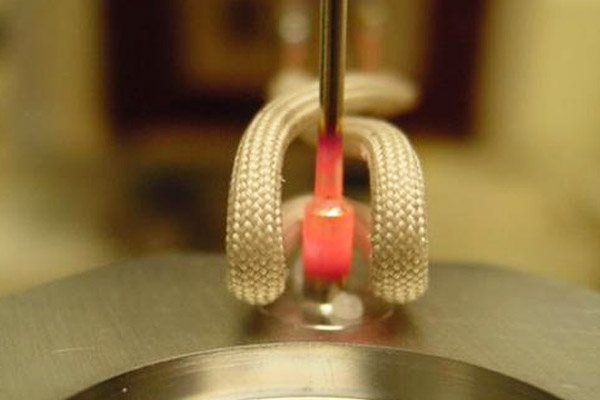

浙江力華高頻釬焊機廠家了解到如果要個性化定制設(shè)備，那么必須了解其根本原理，鐵碳合金是以鐵和碳為基本組元的二元合金，它的組織隨著其成分和溫度的變化而變化，但歸納起來仍然是固溶體、金屬化合物和機械混合物三種形態(tài)。它們是鐵素體、奧氏體、滲碳體、珠光體和萊氏體。

　?。╨）鐵素體碳溶解在a- Fe中所形成的間隙固溶體稱為鐵素體，用符號“F”來表示。

　　由于高頻釬焊機碳和鐵的原子直徑和品格類型存在很大差異，所以當(dāng)它們以固溶體的形式結(jié)合時，形成的只能是間隙固溶體。a- Fe是體心立方晶格，晶格間隙半徑較小，因此碳在a- Fe中的固溶度也較小。在7270C時，a- Fe中的晟大溶解碳量僅為wc=0.0218%，并隨著溫度的下降而逐漸減小，*室溫時降到*低點wr,=0.0008%。鐵素體是鐵碳合金在室溫下的主要組織，起著基體相的作用。由于碳質(zhì)量分?jǐn)?shù)甚微，固溶強化作用小，所以鐵素體的性能與純鐵相似，即具有良好的塑性，低的強度和硬度。

　　（2）高頻釬焊機奧氏體碳溶解在Y—Fe中所形成的間隙固溶體稱為奧氏體，以符號“A”表示。

　　與鐵素體相同，高頻釬焊機碳原子溶人鐵素體后形成奧氏體，也只能是間隙固溶體。由于面心立方晶格的空隙較集中有利于碳原子的溶人，所以奧氏體的固溶度比鐵素體大得多，它的*大固體溶度為wc=2.11%（11480C）。奧氏體是鐵碳合金的高溫組織，在平衡條件下，它的*低存在溫度是727℃，此時奧氏體的wc=0.77%。雖然奧氏體中碳的質(zhì)量分?jǐn)?shù)略高于鐵素體，但是由于晶格類型的原因，其性能特點仍然是塑性好而強度、硬度低。奧氏體是絕大多數(shù)鋼在高溫進(jìn)行鍛造和軋制時所要求的組織。另外，奧氏體的一個重要物理性能是沒有鐵磁性。

　?。?）高頻釬焊機滲碳體滲碳體是鐵和碳以一定比例化合而成的亞穩(wěn)定的金屬化合物，以Fe3C表示。它的wc=6.69%，是一固定值。滲碳體具有復(fù)雜晶格，其性能特點是高硬度、高脆性及高熔蠃，并且?guī)缀鯖]有塑性。它是鐵碳合金中的強化相。通過不同的熱處理方法，可以改變滲碳體在鐵碳合金中的形態(tài)、數(shù)量及分布，從而改變材料的性能。這正是熱處理的重要原理之一。

　?。?）高頻釬焊機珠光體珠光體是鐵素體和滲碳體所組成的機械混合物。它是平衡條件下wc=0.77%的奧氏體在727℃進(jìn)行共析轉(zhuǎn)變的產(chǎn)物，以符號“P”表示。這時珠光體中的鐵素體和滲碳體呈片層相間的形態(tài)，稱為片狀珠光體。當(dāng)然，經(jīng)過一定的處理，可以得到鐵素體基體上分布著顆粒狀的滲碳體，稱為粒狀（球狀）珠光體。
