感應高頻焊機調質處理熱軋棒材的性能特點

        經感應高頻焊機調質處理的熱軋棒材，通過快速加熱奧氏體化淬火 后得到極細小的馬氏體組織，經高溫回火得到細小回火素氏體。這種回火索氏體具有高的抗拉強度和屈服強度，同時還具有良好的塑性與韌性。這類熱軋調質鋼材與傳統(tǒng)調質處理鋼材的性能對比有下列特點。

        感應高頻焊機調質處理棒材的力學性能：下面以AC 35r2 (35Mn2)鋼熱軋材的試驗或生產*來說明感應加熱調質處理鋼 材的特點。

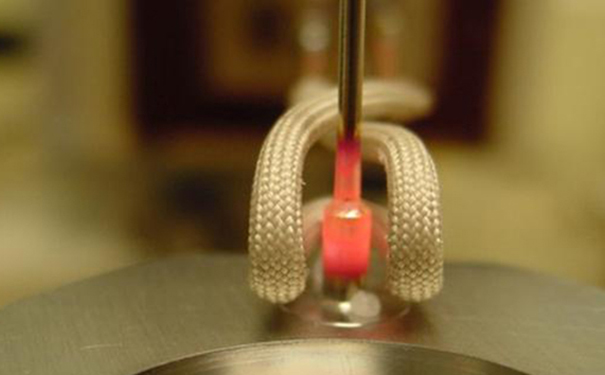

       感應高頻焊機調質處理工藝，直徑12～20mm鋼材沿輸送輥 道旋轉前進，經淬火感應器以20℃．S-l加熱*830～850℃后淬 火。淬火采用噴淋冷卻方法，水壓為0. 5MPa。冷卻*100℃后進入回火感應器，以80℃．S-l加熱*680～700℃進行回火，回火后空冷*常溫完成調質處理。
