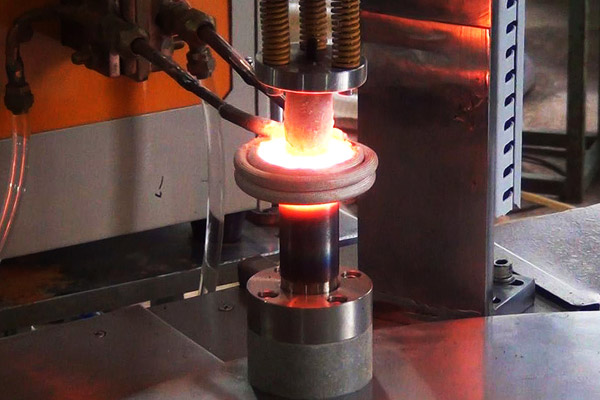

高頻釬焊機工廠用的熔態(tài)釬料與母材間如有一定的反應性，通常能夠很好地潤濕，反之則較難潤濕。然而影響潤濕*主要的因素是互溶度。例如液態(tài)Zn和固體的Al在500℃有近30%的溶解度，它們潤濕得很好。液態(tài)Pb和固態(tài)Al在500℃時幾乎完全沒有互溶度，它們極難潤濕。類似的情況如液態(tài)Ag在1200℃時與Fe的互溶度幾乎為零，而Cu在同樣的溫度下能溶解5%的Fe。

　　但如在高頻釬焊機Ag中加入一定比例的、能與Fe互溶的Cu或Zn形成合金，則大大改善了這種銀合金與母材Fe間的潤濕性。特別是加入Pd，由于它和Fe、Co、Ni、Cu、Ag、Au等金屬不但在液相，而且在固相也有完全的互溶度，能增加潤濕性。

　　高頻釬焊機熔態(tài)釬料潤濕母材以后，它們之間應該有適當?shù)奈锢淼幕蚧瘜W的反應性，才有利于熔態(tài)釬料在母材上的后續(xù)鋪展。否則盡管用了活性很強的釬劑，并不一定*會很好地在母材上鋪展。例如純Sn在釬劑作用下潤濕Cu母材以后*很難再順利鋪展，其原困在于熔態(tài)釬料與母材之間特殊的相關系。這種難再鋪展的現(xiàn)象往往發(fā)生在熔態(tài)釬料與母材間產(chǎn)生過渡和快速的相間反應，如生成金屬間化合物，從而阻礙了熔態(tài)釬料向前流動和鋪展。

    顯然，要想增加Sn在Cu上的鋪展性，*必須抑制Cu- Sn金屬間化合物的生長。一個有效的辦法*是往Sn中添加能與Sn合金化的元素，如Pb、Bi等。這些元素既能與Sn合金化形成熔化溫度更低的合金，同時此元素還要與Cu之間在一定的溫度區(qū)間內(nèi)是惰性的，不產(chǎn)生物理或化學反應。這樣，由于這些元素的加入降低了Sn在整個合金中的濃度，高頻釬焊機合金的鋪展性因而會大大提高。

　　有些情況下，僅僅從合金的角度考慮釬料在母材上的鋪展性，因受到金屬本性的約束，可以控制的余地實在不大，重要的是還應該從釬劑的作用進行考慮。歸根結(jié)底，提高熔態(tài)釬料在母材上的鋪展性*是要控制高頻釬焊機熔態(tài)釬料和母材之間應該具有適當?shù)姆磻浴?/span>
