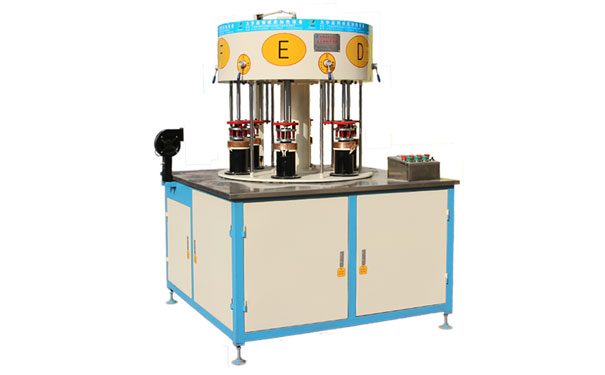

轉盤式六工位釬焊機,配備2臺40kW的高壓電源,開關電源各自用以加熱和焊接2個工裝夾具:根據調節輸出功率旋紐、設定加熱時間開展焊接發熱量操縱。

六工位釬焊機將進行焊接材料涂敷的傳熱板、加熱管,先后相互配合*不銹鋼板盤里表層,隨后應用工作服開展定位卡緊進行自帶:把進行自帶的鋼件水準放置*工裝夾具的磁感應墊塊上,并起動上邊閥門電源開關卡緊鋼件:鋼件先后轉動*工裝夾具；工裝夾具各自開展加熱、焊接鋼件先后轉動*工裝夾具、工裝夾具、保壓制冷:鋼件轉動*工裝夾具1開展開料,轉盤式六工位釬焊機進行焊接。

發燙盤由不銹鋼板盤、傳熱板、加熱管三一部分構成,不銹鋼板盤為304不銹鋼板T0.4mm厚材料,傳熱板為鋁合金板A1060T1.8mm材料,加熱管行為主體為鋁A3006材料。首樣歷經超音波除油清理,由烘干爐干躁解決。六工位釬焊機焊接材料配制:選用AI,Si,Feo,鋁基纖焊接材料,釬焊料:纖助焊劑以1.25:1的品質占比混配。
