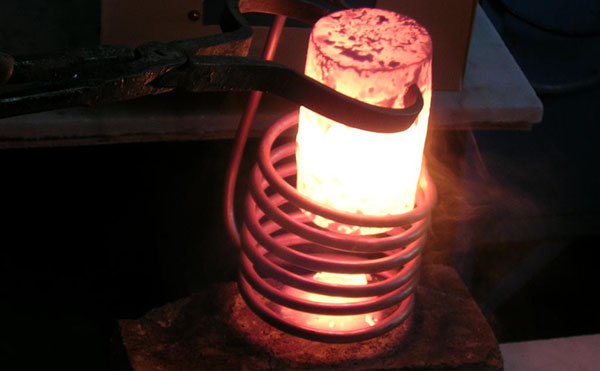

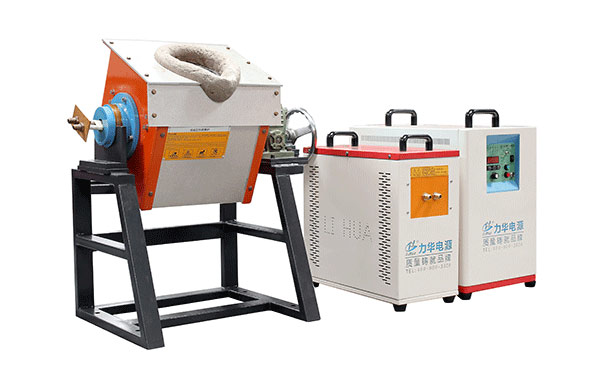

按照不同的磁路系統，可以將igbt熔煉爐感應式發電機分成單極和多極。

　　igbt熔煉爐多極感應式發電機，激磁繞組放在定子大槽中，并與電機軸平行，定子的小槽巾則放工作繞組，工作繞組也與軸平行。當直流電流通過激磁繞組時，兩相鄰激磁槽之間的定子區段發生同向磁化；同時，這些被磁化的區段的極性沿定子內表面交替，其基本磁通Gj臺于垂直發電機旋轉軸的平面上，而不在軸上。這種發電機的定子和轉子都必須用硅鋼片疊制，為了保持激磁磁通為常值，井抑制負載后的磁通干擾，在激磁槽中必須放置短路繞組（俗稱阻尼繞組）。

　　igbt熔煉爐單極感應式發電機的轉子和定子都是沿軸向分成相等的左右兩部分，*好像兩臺電機裝在同一根軸上一樣，且為公共機殼。激磁繞組是一個與轉子同心的圓形線圈，放在兩定子之問，線圈產生的磁力線通過機座（機殼）一左側定于空氣隙進入左側轉子，再由右側轉子出來。

    通過空氣隙，進入右側定子，叫到機鷹，形成一沿軸向閉合的磁路。這樣，左側轉子齒對于定子而言為S極，右側轉子齒相當于N極，由于通過轉子肯的基本磁通不變，所以轉子中不會產生磁滯和渦流損耗，而可以用整塊鋼材制造轉子，但為避免旋轉時產生大量的通風損耗，轉子齒間的槽往往用鉛條填滿。

    通過空氣隙和定子齒中的基本磁通是脈動的，定于必須用硅鋼片疊成。這種igbt熔煉爐感應式發電機相當于是由左右兩臺發電機組成，其中每一臺的工作原理和前述一樣，只是磁極只有N極或只有S極罷了。
