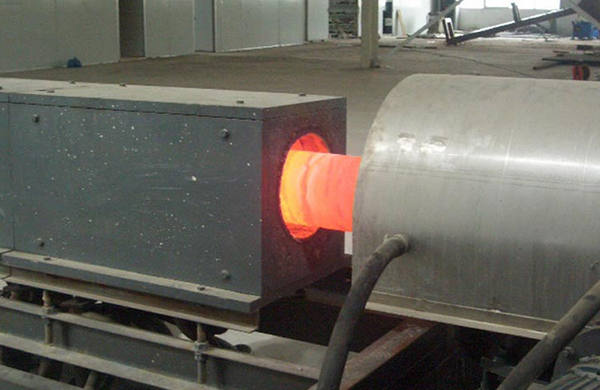

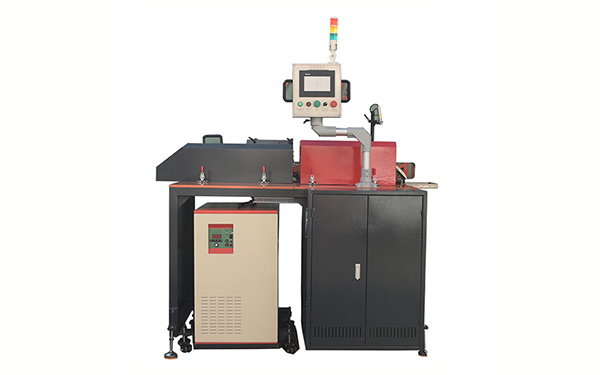

鍛造加熱爐設計特點

　　現(xiàn)在介紹用于鍛造加熱爐感應加熱的三倍頻變壓器的設計方法。所設計的三倍頻變壓器必須滿足加熱負載的要求。因為負載功率、負載阻抗，或負載電壓、電流和功率因數都是已知的，據此*可確定三倍頻變壓器的輸出參數：輸出電壓、輸出電流和輸出功率。此外，根據負載功率大小和用戶的供電情況不難確定輸入電壓。因此，設計三倍頻變壓器*是根據已定的輸入電壓和輸出參數計算倍頻器的鐵心截面，繞組匝數、線徑及鐵心R寸等*，進而計算鐵耗、銅損，并結合結構設計計算溫升和冷卻的有關*。計算程序與普通的工領變壓器完全一樣，計算方法和所用的公式也基本相同。不過，在計算時應充分考慮鍛造加熱爐三倍頻變壓器的一些特點。

　　選擇鍛造加熱爐磁感應強度B值。因為三次諧波磁通是由磁化曲線的非線性引起的，所以若把磁感應強度值選在磁化曲線的彎曲部分上，*可得到*大的三次諧波磁通分量。同時，當B值超過磁化曲線彎曲點以盾，導磁率*急劇下降。導磁率下降，會導致電抗x,減小，從而獲得較大的三次諧波電壓和電流輸出。換言之，既要獲得較大的三倍頻功率，又要變壓器的尺寸不致過大，*必須滿足變壓器深度飽和的條件，這樣*必須選擇磁化曲線彎曲部分的數值作為基波磁感應，這對普通變壓器來說，是不能容許的。

　　因為鐵心飽和以后，磁化曲線變得較平坦，只要鍛造加熱爐磁感應強度稍為增加，瀲磁電流*增加很多，所以在選擇基波磁感應強度數值時要特別小心。此外，因為國家標準并投有規(guī)定各種牌號硅鋼片的磁化曲線形狀，即使是同一牌號而不是同一批產品，其磁化曲線也不同，更何況實際的鐵心磁化曲線還受氣隙大小、裝配工藝等影響，所以難免引起計算誤差，這種誤差有時甚*很大。因此，*好通過實驗方法，利用同一批硅鋼片，采用相同的工藝，制造一個小型模擬倍頻器，實測備參數后，取其平均值來確定磁感應強度日值。

　　應該指出，鍛造加熱爐磁感應強度的大小對負載壓降影響很大，磁感應強度減小，負載壓降*隨之增大（外特性變軟）。事實證明，計算輸出電壓時，在額定負載情況下，可在50～55%范國內選取壓降，B小的取大值，反之則取小值。
