高頻焊機廠鋼軌SQ處理的工藝裝備

        由鐵道科學研究院研制設計的感應加熱軌頭淬火處理生產線。生產線呈直線布置，便于鋼軌的進出。該生產線可處理20～500m的鋼軌，可對各類斷面鋼軌進行全長熱處理。該生產線由以下部分組成。

         高頻焊機廠生產線工藝設備布置    1待熱處理鋼軌；2-主送軌機；3壓緊輥；4-預熱感應器；    5加熱感應器；6-冷卻室；7-調整支承輥；8-支承輥；9-輔送軌機

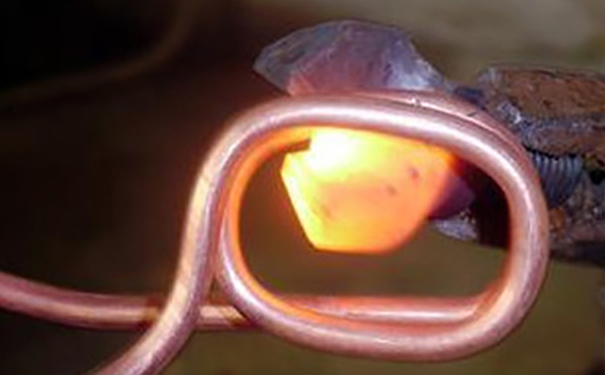

        (1)中頻電源與加熱感應器  高頻焊機廠全線由2臺250kW、1000Hz中 頻電源供電，分別供給預熱感應器和加熱感應器。預熱感應器為螺 旋圓筒形，加熱感應器為Ⅱ字形。感應器充分保證鋼軌頭部的透熱 和均溫。

        (2)淬火冷卻裝置  加熱感應器后設有2座冷卻室，高頻焊機廠內部安裝有噴風冷卻器（噴吹壓縮空氣）和噴水霧冷卻器。通過對風壓、風量和水壓、水量的調節來控制淬火冷卻速度。噴風和噴霧冷卻的。噴風和噴霧裝置以浮動機構為依托，與被冷卻的軌頭表面保持相對穩定的距離，使其冷卻條件穩定，以便得到均勻穩定的金相組織。

        (3)鋼軌的前進與矯直鋼軌沿輥道前進和穆動，通過主、輔送軌機構來輸送，輸送速度可隨時調節。送軌機構保證鋼軌平穩、勻速移動。淬火處理后鋼軌會產生一定的彎曲和扭曲變形，高頻焊機廠*后經三點彎曲法進行矯直。鋼軌完成SQ處理后，由專用吊裝機械從生 產線卸下。該鋼軌SQ處理生產線，對60～75kg．m-1鋼軌進行熱處理時 的生產能力為2～5t．h-1。
